Regulator kotła WR5 - instrukcja obsługi

Regulator kotła może pracować według jednego z dwóch algorytmów:

  1. algorytm sterowania kotła na utrzymanie wydajności wyliczonej przez regulator nadrzędny
  2. algorytm sterowania kotła na utrzymanie zadanej temperatury wody wyjściowej z kotła

Wyboru jednego z powyższych algorytmów dokonuje się poprzez zaprogramowanie odpowiedniej wartości na funkcji 93: jeśli zaprogramowana zostanie wartość 0, to wybierany jest pierwszy z algorytmów, zaś w przypadku zaprogramowania wartości 1 regulator pracuje według drugiego algorytmu.



Instrukcja obsługi w wersji maksymalnie skróconej

Regulator kotła powinien pracować w pozycji przełącznika trybu pracy 3 - praca automatyczna, 4 - praca z analizą

lub jednym z dwóch trybów dodatkowych: automatycznej regulacji prędkości posuwu rusztu lub dwustanowej prędkości posuwu rusztu. Ostatnie dwa tryby pracy uzyskuje się poprzez przełączenie przełącznika trybu pracy w pozycję 3 - praca automatyczna lub 4 - praca z analizą oraz zwarcie odpowiednio trzeciego lub czwartego wejścia logicznego w sterowniku.



Wydajność kotła jest zawsze regulowana prędkością posuwu rusztu. Prędkość rusztu może być zmieniana w dwojaki sposób: ręcznie przy pomocy potencjometru wysterowania rusztu lub automatycznie dobierana przez sterownik. Ręczne sterowanie prędkością rusztu odbywa się gdy przełącznik trybu pracy znajduje się w jednej z następujących pozycji:1 - praca ręczna, 2 - praca w synchronizacji 3 - praca automatyczna lub 4 - praca z analizą. Automatyczna zmiana prędkości posuwu rusztu odbywa się gdy sterownik pracuje w jednym z dwóch dodatkowych trybów pracy:automatycznej regulacji prędkości posuwu rusztu lub dwustanowej prędkości posuwu rusztu.

Sprawność kotła zależy głównie od ilości powietrza podmuchowego. Jeżeli w kotle jest za mało lub za dużo powietrza, należy odpowiednio zwiększyć lub zmniejszyć nastawę w parametrach stałych na funkcji 27. Zmiany powinny być małe - o 0,1-2,0% jednorazowo, nie częściej niż raz na 2 godziny. Ocena zmiany ilości powietrza dostarczanego do kotła może być dokonana tylko przy użyciu komputera - określenia średniej sprawności z okresu czasu od ostatniej zmiany powietrza.



Przyciski i przełączniki na szafie

Na szafie regulatora kotła znajdują się przełączniki: zmiany trybu pracy, załączania pracy wstecznej rusztu. Przełącznik zmiany trybu pracy pozwala przechodzić między trybami: 1 - sterowanie ręczne, 2 - praca w synchronizacji, 3 - praca automatyczna, 4 - praca z analizą. Poszczególne tryby pracy wiążą się nie tylko z rozkazami wydawanymi do sterownika, ale także z połączeniami elektrycznymi wewnątrz szafy. Przełącznik pracy wstecznej dla rusztu służy do awaryjnego cofnięcia rusztu (przy wypadnięciu łuski, zaklinowaniu się rusztu itp.). Położenie "0" oznacza pracę normalną, położenie "1" oznacza ruch wstecz. Przed przełączeniem kierunku ruchu należy najpierw zatrzymać ruszt przyciskiem wyłączenia w szafie panelu blokad. W szafie regulatora kotła znajdują się przyciski: kasowania awarii i kontroli sygnalizacji. W przypadku zaistnienia awarii odpowiednia lampka na szafie kotła (także na szafie panelu blokad) mruga i ewentualnie towarzyszy temu sygnał dźwiękowy. Kasowanie awarii powoduje, że sygnał dźwiękowy zostaje wyłączony, a lampka świeci się światłem ciągłym - jeśli stan awaryjny, który spowodował jej załączenie, wciąż trwa - lub gaśnie - jeśli stan awaryjny minął. W przypadku zaistnienia stanu awaryjnego powtórne załączenie sygnału dźwiękowego wymaga więc skasowania awarii przez naciśnięcie przycisku, ustąpienia stanu awaryjnego i jego powtórnego zaistnienia. Kontrola sygnalizacji ma na celu sprawdzenie, czy wszystkie lampki i sygnalizacja dźwiękowa są sprawne - naciśnięcie tego przycisku powoduje załączenie wszystkich lampek na czas jego przyciśnięcia. Ponadto przy naciśniętym przycisku kontroli sygnalizacji na wyświetlaczach panelu blokad pokazywane są nie wartości aktualne, ale wartości blokad.

Szafa regulatora kotła posiada 6 lampek sygnalizacji awaryjnej. Trzecia lampka sygnalizuje wyłączenie termika wentylatora chłodzącego silnika rusztu. Wyłączenie wentylatora chłodzącego silnika rusztu przy sterowaniu falownikami jest niebezpiecznym uszkodzeniem. Silnik rusztu, pracując na małych obrotach, praktycznie nie może zostać należycie schłodzony wentylatorem zintegrowanym z jego wałem - konieczne jest chłodzenie zewnętrzne. Jego awaria może doprowadzić do przegrzania, a nawet spalenia silnika. Szósta lampka sygnalizuje awarię sterownika. Najczęściej oznacza to wyłączenie zasilania sterownika. Lampka ta zapala się również przed restartem po zaprogramowaniu sterownika.



Algorytm sterowania kotła na utrzymanie wydajności wyliczonej przez regulator nadrzędny

W tym trybie regulacji istotnym parametrem programowalnym jest zadana moc kotła Qprg (funkcja 13). Regulator wylicza przelicznik posuwu rusztu na 1MW produkcji i według niego dla zadanej wydajności wyliczana jest wartość wysterowania falownika rusztu imp_r.

Do poprawnego wyliczenia omawianego przelicznika potrzebna jest średnia krocząca objętości węgla z ostatnich trzech godzin. Sterownik stara się oszacować tą wielkość tak, aby nawet jeśli pracuje krócej niż trzy godziny, przelicznik mógł być wyliczany. Po starcie sterownika przyjmowany jest przelicznik 4MW = 1.000m3/h. Przez 1 godzinę regulator co 3 minuty koryguje prędkość rusztu vr (pod warunkiem, że pracuje on w trybie pracy automatycznej - w innych trybach pracy odpowiednie wartości są wyliczane, ale nie jest podejmowana regulacja) tak, aby dostarczyć tyle paliwa, ile wynika z zadanej wydajności. Po pierwszej godzinie regulator odrzuca przelicznik 4MW = 1.000m3/h, bierze zaś pod uwagę rzeczywisty stosunek w dotychczasowym czasie pracy od startu programu/kotła. Co każde 3 minuty regulator koryguje ten przelicznik, aż w czwartej i następnych (po trzeciej) godzinie regulator kieruje się średnią z ostatnich 3 godzin, czyli działa docelowo.

Regulacja rusztem jest przeprowadzana co 3 minuty: wyliczany jest wówczas przelicznik objętości paliwa na wydajność, a na tej podstawie wyliczana jest docelowa prędkość rusztu - taka, aby przy aktualnej wydajności i aktualnym stosunku energia/objętość uzyskać zaprogramowaną wydajność. Zmiana w stosunku do wysterowania z poprzedniego cyklu regulacji nie może być większa niż 0.1% plus tzw. korekta od warstwownicy (funkcja 32). Korekta od warstwownicy to wyrażona w procentach różnica między aktualnym położeniem warstwownicy (funkcja 74), a położeniem sprzed godziny podzielona przez 20 (zmiana warstwownicy z okresu godziny jest przekładana na zmianę rusztu w ciągu 3 minut) oraz wzięta ze znakiem minus - na przykład jeśli warstwownica przed godziną miała grubość 130mm, a aktualnie ma grubość 140mm, czyli została podniesiona o (140 - 130) / 130 = +7,69%, korekta od warstwownicy wynosi -1 * (7,69%) / 20 = -0,38%, co oznacza, że ruszt może zostać dodatkowo zwolniony o 0,38% w jednym cyklu regulacji.

Zmiana zaprogramowanej wartości wydajności odniesienia Qprg jest przyjmowana natychmiast - w każdym cyklu podejmowana jest stosowna regulacja. Dla uniknięcia rezonansu wprowadzone jest ograniczenie: żeby zwiększyć wysterowanie rusztu musi być spełniony warunek, że moc wyjściowa QkX (funkcja 11) jest mniejsza od wydajności skorygowanej Qskr (funkcja 15) i ich różnica nie zmalała od ostatniego cyklu 3-minutowego. Odwrotnie: żeby zmniejszyć wysterowanie rusztu musi być spełniony warunek, ze QkX jest większe od Qskr i różnica QkX - Qskr nie zmalała od ostatniego cyklu.

Sygnalizacja niedotrzymania wydajności odniesienia jest załączana w następujących przypadkach:

W pierwszych trzech przypadkach, aby włączył się alarm dodatkowo aktualna wydajność musi być również mniejsza od wydajności odniesienia.



Algorytm wyliczania współczynnika Kpmk do korekcji mocy kotłów

Pierwszym krokiem jest wyliczenie korekty mocy dla kotłów wg następującego wzoru:

Formuła kpmk (2.1)

gdzie:

Formuła Qodnsum (2.2)

Formuła Qc1h (2.3)

Jak widać, na wartość Kpmk składają się dwa czynniki: pierwszy (Qobl / Qodnsum) określa jaki jest stosunek zapotrzebowania na moc ciepłowni do sumy zaprogramowanych mocy kotłów. Jeżeli stosunek ten wynosi 100% - oznacza, to, że aktualnie zaprogramowana moc na wszystkich kotłach jest równa aktualnemu zapotrzebowaniu na moc ciepłowni Qobl. Jeżeli wynosiłby 200% - oznaczałoby to, że suma zaprogramowanych mocy kotłów jest o połowę za mała w stosunku do zapotrzebowania na moc Qobl, a zatem sterownik nadrzędny będzie musiał wysłać do kotłów informację o tym, że muszą one pracować z mocą równą 200% mocy zaprogramowanej. Ponieważ jednak moc ciepłowni jest zawsze mniejsza od sumy mocy wszystkich kotłów (ze względu na potrzeby własne ciepłowni) - stąd potrzebny jest drugi czynnik (Qobl / Qc1h), który wskazuje jaki jest stosunek mocy odniesienia do rzeczywistej mocy ciepłowni, czyli uwzględnia wydatek mocy na potrzeby własne.

Tak wyliczony współczynnik korekty mocy Kpmk jest następnie wysyłany przez sterownik nadrzędny do wszystkich kotłów, które wyliczają swoją moc odniesienia przemnażając zaprogramowaną moc zadaną przez Kpmk.



Przy tym algorytmie należy jeszcze zwrócić uwagę na dwie rzeczy:

Przykład

Przykład pochodzi z MPEC Tarnowskie Góry, ale jest uniwersalny dla wszystkich systemów ciepłowniczych, w których jest zaimplementowany opisywany algorytm.

Załóżmy, że obecnie na ciepłowni pracują kotły:

WR-10 nr 2 z zaprogramowaną wydajnością Qodn = 10[MW] i aktualną wydajnością Qkoc = 0[MW]

WR-10 nr 3 z zaprogramowaną wydajnością Qodn = 9[MW] i aktualną wydajnością Qkoc = 8[MW]

WR-10 nr 4 z zaprogramowaną wydajnością Qodn = 10[MW] i aktualną wydajnością Qkoc = 10[MW]

WR-25 nr 5 z zaprogramowaną wydajnością Qodn = 28[MW] i aktualną wydajnością Qkoc = 25[MW]

WR-25 nr 6 z zaprogramowaną wydajnością Qodn = 25[MW] i aktualną wydajnością Qkoc = 0[MW]

Moc obliczeniowa Qobl = 45[MW], natomiast moc ciepłowni z ostatniej godziny Qc1h = 43[MW]. Wówczas korzystając ze wzoru na Kpmk, możemy obliczyć jego wartość:


Formuła Kpmk-example (2.4)

Na poniższym schemacie przedstawiono zespół kotłów pracujących według omawianego algorytmu zgodnie z powyższymi założeniami:

2.5 (2.5)

Poniższy (rzeczywisty) wykres pokazuje przykładowe zmiany współczynnika Kpmk w ciągu doby. Współczynnik rośnie, gdy "podnoszą się" widełki mocy (miejsce oznaczone 2), co pociąga za sobą wzrost mocy ciepłowni, a spada, gdy widełki mocy obniżają się (miejsce oznaczone 1).

2.6 (2.6)

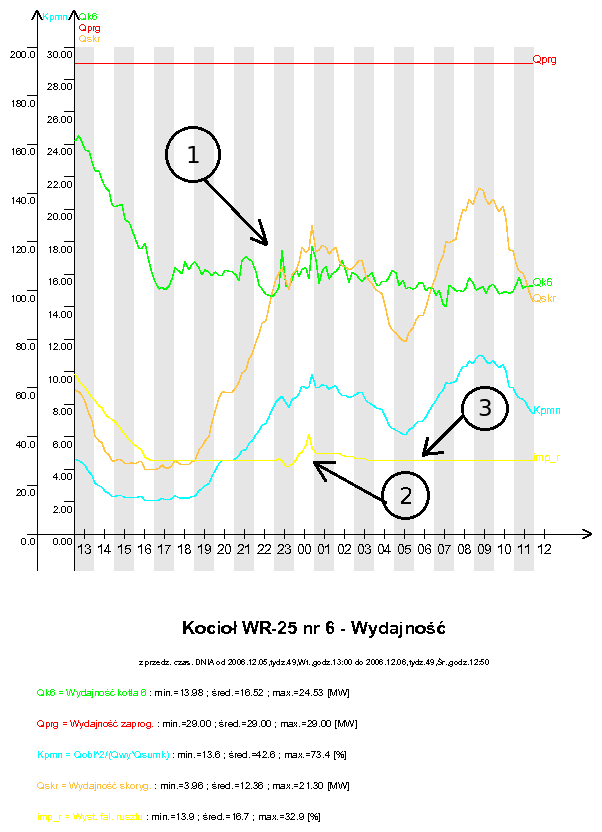

Poniższy rysunek przedstawia rzeczywistą pracę regulatora kotła działającego według tego algorytmu:

2.7 (2.7)

Jak widać w punkcie oznaczonym 1, moc kotła podąża nie za wartością zaprogramowaną (Qprg), ale za wartością skorygowaną (Qskr). Moc kotła jest regulowana poprzez odpowiednie sterowanie falownikiem rusztu imp_r, co widać w punkcie oznaczonym jako 2. W punkcie 3 oznaczono pracę kotła w synchronizacji - jest to niezalecany tryb pracy, gdyż wówczas regulator nie może w żaden sposób utrzymywać parametrów kotła.



Tryby pracy regulatora oraz przełączanie między nimi

Regulator może pracować w jednym z czterech trybów pracy, które są wybierane przy pomocy czteropozycyjnego przełącznika. Dostępne są następujące tryby pracy:

  1. Tryb pracy ręcznej, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "1 - Praca ręczna". Jest to tryb pracy awaryjnej. Wartości wysterowań są brane z zadajników z pominięciem regulatora - elektrycznie obwód jest zamknięty w ten sposób, że sygnały z zadajników na szafie są wprost (z pominięciem sterownika) podawane na wejścia elementów sterowanych. Tryb ten jest używany zazwyczaj podczas zmiany programu technologicznego oraz przy naprawach sterownika lub szafy. Korzystanie z tego trybu w innych sytuacjach jest zdecydowanie odradzane.
  2. Tryb synchronizacji, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "2 - Synchronizacja". Wartości wysterowań są brane z zadajników, przy czym w przepisywaniu wartości bierze udział regulator - fizycznie na wejścia elementów sterowanych podawane są sygnały z wyjść regulatora, przy czym przyjmują one dokładnie takie wartości, jakie mają wartości sygnały z zadajników na szafie. Jest to tryb przejściowy między trybem pracy ręcznej a automatycznej. Należy go wykorzystywać również w przypadku awarii w układzie sterowanym, jednak przy sprawnym regulatorze.
  3. Tryb pracy automatycznej, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "3 - Praca automatyczna". Wartości wysterowań są dobierane przy pomocy algorytmów, których zadaniem jest regulacja. Jest to zalecany, prawidłowy tryb pracy.
  4. Tryb pracy z analizą, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "4 - Praca z analizą". Jest on zbliżony do trybu pracy automatycznej z dokładnością do tego, że względny strumień powietrza podmuchowego dla Fp m3/h (funkcja Fp - funkcja) jest modyfikowany przez program analiza pracujący na serwerze systemu SZARP.

Przełączanie z trybu pracy ręcznej do trybu synchronizacji jest kłopotliwym przełączeniem. W trybie synchronizacji regulator powiela sygnał z wejścia analogowego na wyjście prądowe, a w trybie pracy ręcznej jest elektrycznie odcięty od sygnałów z zadajników, dlatego też, zanim regulator zacznie prawidłowo powtarzać sygnał do falowników, musi go dokładnie zmierzyć. Z uwagi na filtracje przeciwzakłóceniowe dokładny pomiar sygnału prądowego z zadajnika zajmuje kilka sekund od momentu jego elektrycznego podłączenia do regulatora, które ma miejsce w tym przełączeniu. W przypadku źle zaprogramowanych falowników (jeśli zamiast lotnego startu mają ustawiony start po całkowitym zatrzymaniu) lub zaprogramowanego zbyt krótkiego czasu zwalniania (poniżej 10 sekund) przy zaniku prądowego sygnału sterującego, przełączenie to może nawet doprowadzić do chwilowego odstawienia falowników. Wówczas należy natychmiast załączyć je ponownie. Przełączenie to nie wymaga dodatkowych operacji.

Przełączanie z trybu synchronizacji do trybu pracy ręcznej jest operacją nie wymagającą żadnych dodatkowych czynności. Przełączenie inaczej niż w powyższym przypadku praktycznie nie powoduje zaniku sygnału sterującego wysyłanego do falowników - elektryczne odcięcie sterownika z obwodu regulacji odbywa się na tyle szybko, że pozostaje właściwie niezauważone przez falowniki.

Przełączanie z trybu synchronizacji do trybu pracy automatycznej może wiązać się z gwałtowną zmianą wysterowania falowników pomp poprzecznych i obiegowych, gdy zadane wartości wysterowań nie są prawidłowo ustawione. Aby przełączenie było łagodne, należy sprawdzić poprawność wszystkich parametrów jeszcze w trybie synchronizacji.

Przełączanie z trybu pracy automatycznej do trybu pracy z analizą jest jedynie wysłaniem do programu analiza pracującego na serwerze SZARP sygnału zezwolenia na rozpoczęcie procesu analizy i nie wymaga żadnych dodatkowych operacji.

Przełączanie z trybu pracy z analizą do trybu pracy automatycznej odbywa się bez żadnych reperkusji i wymagań co do ustawień regulatora. Z chwilą przełączenia w tryb pracy automatycznej regulator przestaje przyjmować rozkazy zmiany aktualnego względnego strumienia powietrza podmuchowego dla Fp m3/h węgla (funkcja Fp - funkcja) z serwera SZARP, na którym pracuje program analiza i zachowuje aktualną wartość zaprogramowaną.



Powietrze podmuchowe a węgiel dostarczany do kotła w pracy automatycznej i w pracy z analizą

Regulator kotła ma zaimplementowaną zależność między objętością węgla podawanego do kotła V (funkcja V - funkcja), a wysterowaniem falownika podmuchu imp_p (funkcja 05). Do sparametryzowania tej zależności służą parametry programowane: względny strumień powietrza podmuchowego dla 0.2 m3/h węgla Pws1 (funkcja 24) i dla Fp m3/h węgla Pws3 (funkcja Fp - funkcja. Krzywa powietrze/węgiel w zależności od ilości podawanego opału węgla dzieli się na 4 przedziały:

  1. 0 m3/h - 0.2 m3/h - Bardzo rzadka praca - moc kotła jest wówczas mniejsza niż ok. 0.75MW. Wysterowanie podmuchu jest wówczas stałe, niezależne od ilości podawanego do kotła miału.
  2. 0.2 m3/h - 0.4 m3/h - Rzadka praca - moc kotła wynosi wówczas między ok. 0.75MW a ok. 1.5MW. Wysterowanie podmuchu jest wówczas wprost proporcjonalne do ilości podawanego do kotła miału: ilości 0.2 m3/h węgla odpowiada strumień powietrza podmuchowego dla 0.2 m3/h węgla (funkcja 25), ilości 0.8 m3/h węgla odpowiada wartość wynikająca z krzywej powietrze/węgiel dla przedziału 0.4 m3/h - 0.8 m3/h węgla.
  3. 0.4 m3/h - 0.8 m3/h - Praca kotła w przedziale od ok. 1.5MW do ok. 3MW. Wzór krzywej powietrze/węgiel w tym przedziale jest objęty tajemnicą handlową firmy Praterm. Krzywą wyznacza programowalny względny strumień powietrza podmuchowego dla 0.8 m3/h węgla (funkcja 29), który jest jednocześnie jej wartością dla 0.8 m3/h węgla. Kształt krzywej jest korygowany o dolny mnożnik Wspd pokazywany w systemie SZARP, który jest wartością zaszytą w programie dobieraną raz do specyfiki danego kotła.
  4. powyżej 0.8 m3/h - Praca kotła powyżej ok. 3MW. Wzór krzywej powietrze/węgiel w tym przedziale jest objęty tajemnicą handlową firmy Praterm. Krzywą wyznacza programowalny względny strumień powietrza podmuchowego dla 0.8 m3/h węgla (funkcja 29), który jest jednocześnie jej wartością dla 0.8 m3/h węgla. Kształt krzywej jest korygowany o górny mnożnik Wspg pokazywany w systemie SZARP, który jest wartością zaszytą w programie dobieraną raz do specyfiki danego kotła.


Wysterowanie falowników a ich moc

Wysterowanie falowników jest proporcjonalne do częstotliwości prądu zasilającego silniki, a więc proporcjonalne do obrotów. W przypadku silnika rusztu, prędkość rusztu vr (funkcja 71) jest wprost proporcjonalna do wysterowania falownika rusztu imp_r (funkcja 03). W przypadku wentylatora podmuchu, obowiązują prawa wentylatorów:

  1. Obroty są proporcjonalne do częstotliwości.
  2. Spręż jest proporcjonalny do kwadratu obrotów.
  3. Moc jest proporcjonalna do sześcianu obrotów.

Dlatego też, jeśli wysterowanie falownika podmuchu imp_p (funkcja 05) wynosi 90%, moc falownika wynosi zaledwie 73% (w rzeczywistości z uwagi na różne od idealnych charakterystyki wentylatorów i prąd jałowy silników, jest to nieco inna wielkość). Ilość powietrza podmuchowego zmienia się wraz z mocą wentylatora. Świadomość tych zależności jest ważna z dwóch powodów: aby nie zmieniać o zbyt dużo punktów względnego strumienia powietrza podmuchowego dla Fp m3/h węgla (funkcja Fp - funkcja), ani nie zmieniać wysterowania falownika podmuchu z zadajnika Ip_p (funkcja 06) przy pomocy potencjometru zbyt gwałtownie, gdyż zmiany te w trzeciej potędze przekładają się na zmianę ilości powietrza podmuchowego podawanego do kotła. Zależność powietrze podmuchowe a węgiel dostarczany do kotła w pracy automatycznej i w pracy z analizą uwzględnia zależności wynikające z praw wentylatorów.



Algorytm sterowania kotła WR5 na temperaturę:

W tym trybie regulacji regulacji, sterownik stara się utrzymywać aktualną temperatury wody wyjściowej (stały wyświetlacz) wokół wartości zadanej (funkcja 00) poprzez odpowiednie zmiany wysterowania rusztu. Częstotliwość zmian wysterowania falownika rusztu (funkcja imp_r nr) jest zmienna i może wynosić 3,6 minut w zależności od różnicy pomiędzy zadaną temperaturą wody wyjściowej(funkcja 00), a temperaturą aktualną (stały wyświetlacz). W przypadku, gdy wspomniana różnica temperatur jest mniejsza od 6 st.C. Cykl regulacji wynosi 6 minut, gdy różnica temperatur jest większa, cykl regulacji się skraca do 3 minut. Zmiana w wysterowaniu rusztu również zależy od temperatury. Podstawowy przyrost prędkości rusztu jest obliczony jako 1/80 aktualnego wysterowania rusztu ze znakiem zależnym od różnicy pomiędzy aktualną temperatury wody wyjściowej (stały wyświetlacz), a temperaturą zadaną (funkcja 00). Jeśli wspomniana różnica jest dodatnia to wspomniany iloczyn przyjmuje znak ujemny, w przeciwnym wypadku przyjmuje znak dodatni. Dodatkowo przyrost prędkości rusztu może być zwiększony lub zmniejszony kilkukrotnie w zależności od wielkości gradientu (przyrostu) temperatury wody wyjściowej, przepływu (funkcja 02) oraz samej różnicy temperatur między aktualną temperatury wody wyjściowej (stały wyświetlacz), a wartością zadaną (funkcja 00).



Uwagi eksploatacyjne

Na podstawie doświadczeń firmy Praterm w optymalizacji pracy kotłów rusztowych (około 100 zautomatyzowanych kotłów) należy stwierdzić, że niestety nie istnieją proste reguły mające zastosowanie w każdych warunkach pracy, dzięki którym można uzyskać maksymalną możliwą sprawność. Istnieje jednak kilka reguł, których przestrzeganie - nawet bez zastosowania automatyki - pozwala na zwiększenie efektywności kotła:

  1. Wskaźnikiem wielkości fizycznej straty wylotowej jest temperatura spalin. Jej obserwacja pozwala podjąć decyzję, kiedy należy odstawić kocioł do czyszczenia po stronie spalin.
  2. Woda kotłowa powinna być zmiękczona i odgazowana. Za niskie ciśnienie statyczne może doprowadzić do przenikania twardej wody wodociągowej z wymienników CWU w sieci cieplnej do obwodu kotłowego. Dlatego nie wystarczy kontrola twardości wody wychodzącej ze zmiękczalni, ale także wskazany jest okresowy pomiar twardości wody sieciowej.
  3. Spalany węgiel powinien dotrzymywać nie tylko wartość opałową właściwą dla kotłów rusztowych, ale także mieć wystarczająco jednorodną granulację. Praktyka pokazuje, że spalanie nawet wysokokalorycznego, za to koksującego węgla, może sprawiać problemy.
  4. Poza odpowiednimi ustawieniami automatyki, pracownicy obsługi powinni pamiętać także o innych ustawieniach, m.in.: właściwym poziomie wody w wannach odżużlania (zbyt niski poziom wprowadza do kotła tzw. fałszywe powietrze zwiększające zużycie energii elektrycznej przez wentylator wyciągu i pogarszające sprawność), maksymalne otwarcie klap wyciągu i podmuchu (o ile istnieją), zamknięcie przednich klap zasłaniających rusztowiny (powinny być one wyposażone we wzierniki do śledzenia stanu łusek; otwarcie tych klap wprowadza fałszywe powietrze), zamknięcie pierwszej i ostatniej strefy podmuchowej (ostatnia może być otwarta w nietypowych sytuacjach pracy z bardzo wysokim obciążeniem przy spalaniu niskokalorycznego węgla) oraz ewentualnie przed i przedprzedostatniej strefy (o ich otwarciu decyduje wydajność kotła: im większa - im dłuższy ogień - tym więcej stref powinno być otwartych).
  5. Jak pokazuje praktyka oko ludzkie jest zawodne i przez obserwację płomienia w komorze spalania - w szczególności długości strefy spalania - nie zawsze można jednoznacznie wydać opinię, czy należy zwiększyć, czy zmniejszyć wysterowanie podmuchu. Oko bowiem nie wskaże, jaka jest strata chemiczna w żużlu. Syndrom tzw. "ognia do leja" jest bardzo mylący, bowiem żarzące się cząstki dopalającego się węgla wyglądają dużo gorzej, niż znakomicie gorszy energetycznie niespalony, wygaszony węgiel, który się już nie pali. Najlepszym weryfikatorem jest więc współczynnik efektywności pracy kotła. Dlatego najlepszą drogą są małe zmiany empiryczne i ocena ich efektów w skali kilkugodzinnej - tak właśnie zachowuje się kocioł w trybie pracy z analizą. Warto też pamiętać, że każde otwarcie drzwiczek z boku kotła powoduje dostarczenie dużej ilości fałszywego powietrza, zakłócenie spalania, a więc utratę podciśnienia w komorze i spadek sprawności.
  6. Najczęstszym błędem zdarzającym się w obsłudze układów automatyki jest zbyt wysoka prędkość rusztu i zbyt duże wysterowanie powietrza podmuchowego. Nie należy z tego wyciągać wniosku, że zawsze korzystna jest praca przy dużej grubości warstwy i niskim posuwie rusztu oraz małym współczynniku lambda. Dla węgli o bardzo wysokiej kaloryczności korzystna może być mała grubość warstwownicy. Podobnie przy węglach spiekalnych może wystąpić potrzeba ustawienia dużego nadmiaru powietrza. Ponieważ węgiel nawet w ramach jednej dostawy jest niejednorodny, należy pamiętać, że warunki ustawione dla kotła w jednym dniu pracy, w następnym mogą się okazać nieoptymalne.
  7. Nawet najlepsza automatyka kotła nie zda się na nic, jeśli będzie on w stanie permanentnej regulacji mocy. Kotły węglowe wbrew temu, co twierdzą niektórzy konstruktorzy, nie są urządzeniami elastycznymi pod względem zmian obciążenia - są stałoprzepływowe i stałotemperaturowe.


Asysta przy zdalnej zmianie programu regulatora

Część parametrów takich, jak zakresy przyrządów pomiarowych oraz konfiguracje programu taka, jak kolejność wyświetlania parametrów, niektóre progi zapalania lampek alarmowych itp. są trwale zakodowane w programie sterownika. Nie można tego zmienić z poziomu obsługi - programowania parametrów stałych czy paczek czasowych, ponieważ są to zbyt newralgiczne dla działania regulatora wielkości. Takie zmiany występują stosunkowo rzadko. Zmiana programu regulatora zwykle prowadzona jest bezpośrednio przez pracowników firmy Praterm. Polega ona na połączeniu notebooka kablem modemowym do RS232/0 sterownika i uruchomienie na notebooku odpowiedniego programu. Ta operacja jednak może też zostać przeprowadzona z wykorzystaniem serwera SZARP, który w normalnej pracy jest podłączony przez RS232/0 do sterownika w celu zbierania i rejestracji danych. Pracownicy firmy Praterm mogą zdalnie - z wykorzystaniem Internetu - na serwerze SZARP uruchomić program do zmiany programu regulatora, fizycznie nie będąc przy sterowniku. Dzięki temu przy ewentualnej konieczności zmiany programu (np. po wymianie uszkodzonego przetwornika pomiarowego na nowy o innym zakresie) możliwa jest szybka operacja zmiany, bez konieczności przyjazdu na miejsce. Zdalna zmiana programu regulatora wymaga pomocy pracowników obsługi znajdującej się bezpośrednio przy sterowniku:

  1. Jeżeli regulator jest w trybie pracy z analizą, przełączyć w tryb pracy automatycznej zgodnie z podanymi instrukcjami.
  2. Jeżeli regulator jest w trybie pracy automatycznej, przełączyć w tryb pracy w synchronizacji zgodnie z podanymi instrukcjami.
  3. Jeżeli regulator jest w trybie pracy w synchronizacji, przełączyć w tryb sterowania ręcznego zgodnie z podanymi instrukcjami. Zaleca się do czasu zakończenia programowania, aby nie zmieniać ustawień potencjometrów zadajników sygnałów prądowych do falowników.
  4. Spisać wszystkie wartości zaprogramowanych paczek i parametrów stałych.
  5. Otworzyć drzwiczki z manipulatorem i panelem i wypiąć ze sterownika wtyczkę sieci RS'owej z gniazda RS485/1 - zielona wtyczka z trzema przewodami na dole po prawej stronie sterownika.
  6. Poinformować o gotowości do rozpoczęcia zmiany programu regulatora.
  7. Po zakończeniu zmiany programu sterownik sam zresetuje się. Zapali się lampka Awaria regulatora i zacznie dzwonić alarm - należy go skasować.
  8. Wpiąć z powrotem wtyczkę sieci RS'owej do gniazda RS485/1.
  9. Ustawić wszystkie zaprogramowane paczki i parametry stałe według spisanych wcześniej wartości. W szczególności należy pamiętać o wprowadzeniu właściwego kodu zabezpieczającego w parametrach stałych na funkcji 99.
  10. Przełączyć regulator z trybu sterowania ręcznego w tryb pracy w synchronizacji zgodnie z podanymi wyżej instrukcjami.
  11. W trybie pracy w synchronizacji regulator powinien pozostać minimum 15 minut - do czasu, aż wskazania objętości węgla dostarczanego do kotła (funkcja 21) i współczynnik efektywności pracy kotła (funkcja 79 - widoczny również na wyświetlaczu stałym) uzyskają wartość zbliżoną do tej sprzed zmiany programu regulatora.
  12. Jeżeli przed zmianą programu regulator znajdował się w trybie pracy automatycznej lub pracy z analizą, należy sprawdzić, czy strumień powietrza podmuchowego dla aktualnej objętości węgla Vc_reg (funkcja Vc_reg - funkcja) pokrywa się z wysterowaniem falownika podmuchu z zadajnika Ip_p (funkcja 06). Jeżeli wartości stałe zostały prawidłowo ponownie zaprogramowane i potencjometr podmuchu nie był ruszany, te dwie wartości powinny po pewnym czasie (nie więcej niż 30 minut) osiągnąć zbliżoną wartość bez żadnych dodatkowych operacji. Wówczas należy przełączyć regulator w tryb pracy automatycznej zgodnie z podanymi instrukcjami.
  13. Jeżeli przed zmianą programu regulator znajdował się w trybie pracy z analizą, przełączyć w tryb pracy z analizą zgodnie z podanymi instrukcjami.


Znaczenie poszczególnych funkcji

Wyświetlacz stały [TEMPERATURA WYJ] - temperatura wyjściowa - Rezerwa.

00 - zadana temperatura wody wyjściowej - Zadana temperatura wody wyjściowej. Pomiar - czujnik Pt100, zakres przetwarzania 0..200°C.

01 - temperatura wody wyjściowej - Temperatura wody wejściowej do kotła. Pomiar - czujnik Pt100, zakres przetwarzania 0..200°C.

02 - przeplyw wody przez kocioł - Dopływ wody do kotła. Pomiar prądowy z inteligentnego przetwornika różnicy ciśnienia na kryzie pomiarowej lub innego przetwornika pomiarowego z prądowym sygnałem wyjściowym.

03 - wysterowanie rusztu - Wysterowanie falownika rusztu. Sygnał prądowy wychodzący z regulatora (wyjście prądowe nr 1). W trybie pracy 1 - sterowanie ręczne regulator nie steruje falownikiem rusztu - elektrycznie obwód zamknięty jest w ten sposób, że sygnał prądowy z zadajnika w szafie jest wprost (z pominięciem sterownika) podawany na wejście prądowe falownika rusztu. W trybie pracy 2 - praca w synchronizacji sygnał prądowy na wyjściu prądowym nr 1 jest równy wysterowaniu zadajnika falownika rusztu - sygnałowi prądowemu na wejściu analogowym nr 5, wyświetlanemu na funkcji 04. Dlatego też w trybach 3 - praca w synchronizacji, 3 - praca automatyczna i 4 - praca z analizą wskazania na funkcjach 03 i 04 pokrywają się. Wysterowanie 100 odpowiada częstotliwości 50Hz/ wysterowanie 0 odpowiada częstotliwości 0Hz, sygnał przekłada się na częstotliwość liniowo.

04 - wysterowanie rusztu z zadajnika - Wysterowanie falownika rusztu z zadajnika. Sygnał prądowy z zadajnika 0-20mA. W trybie 1 - sterowanie ręczne nie jest pokazywany, ponieważ obwód jest elektrycznie zamknięty z pominięciem sterownika i sygnał z zadajnika jest wysyłany prosto do falownika. Potencjometr zadajnika jest dziesięcioobrotowy, jedna działka na potencjometrze odpowiada 1% wysterowania (0,5Hz).

05 - wysterowanie falownika podmuchu - Wysterowanie falownika wentylatora powietrza podmuchowego (podmuchu). Sygnał prądowy wychodzący z regulatora (wyjście prądowe nr 2). W trybie pracy 1 - sterowanie ręczne regulator nie steruje falownikiem podmuchu - elektrycznie obwód zamknięty jest w ten sposób, że sygnał prądowy z zadajnika w szafie jest wprost (z pominięciem sterownika) podawany na wejścia prądowe falownika podmuchu. W trybie pracy 2 - praca w synchronizacji sygnał prądowy na wyjściu prądowym nr 2 jest równy wysterowaniu zadajnika falownika podmuchu - sygnałowi prądowemu na wejściu analogowym nr 6, wyświetlanemu na funkcji 06. Dlatego też w trybie 2 - praca w synchronizacji wskazania na funkcjach 03 i 04 pokrywają się. W trybie 3 - praca automatyczna o wielkości wysterowania falownika podmuchu decyduje program w regulatorze kotła, dokładnie względny skorygowany strumień powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 30). W trybie 4 - praca z analizą o wielkości wysterowania falownika rusztu decyduje program w regulatorze kotła w połączeniu ze wspomagającym programem analizy, który działa na serwerze. Wysterowanie 100 odpowiada częstotliwości 50Hz/ wysterowanie 0 odpowiada częstotliwości 0Hz, sygnał przekłada się na częstotliwość liniowo. Wysterowanie falownika podmuchu zmienia się w cyklach co 30 sekund.

06 - wysterowanie falownika podmuchu z zadajnika - Wysterowanie falownika wentylatora powietrza podmuchowego (podmuchu) z zadajnika. Sygnał prądowy z zadajnika 0-20mA. W trybie 1 - sterowanie ręczne nie jest pokazywany, ponieważ obwód jest elektrycznie zamknięty z pominięciem sterownika i sygnał z zadajnika jest wysyłany prosto do falownika. Potencjometr zadajnika jest dziesięcioobrotowy, jedna działka na potencjometrze odpowiada 1% wysterowania (0,5Hz).

10 - minimalna możliwa wydajność kotła - Minimalna zalecana wydajność kotła. Przy założeniu aktualnej wydajności (funkcja 11) i identycznego współczynnika energia / objętość węgla (funkcja 64) przy innej ilości podawanego do kotła opału (szczególnie przy mniejszej grubości warstwownicy i mniejszej prędkości posuwu rusztu), wyliczana jest wydajność z jaką pracowałby kocioł, gdyby zamiast aktualnej wysokości warstwownicy, wynosiła ona 700mm oraz gdyby zamiast aktualnej prędkości rusztu, ich prędkość równa była minimalnej zalecanej. Minimalna zalecana prędkość posuwu rusztu wyliczana jest przy założeniu, że węgiel spędza w strefie spalania 200% wpisanego szacunkowego czasu przebywania węgla w kotle (funkcja 60). Dla kotła WR5 przyjmuje się, że strefa spalania ma długość 4m.

11 - wydajność kotła - Wydajność kotła. Wydajność liczona jest na podstawie pomiaru przepływu wody przez kocioł (funkcja 02) i różnicy temperatury wody wyjściowej (wartość na wyświetlaczu stałym) i wejściowej (funkcja 01).

12 - maksymalna możliwa wydajność kotła - Maksymalna zalecana wydajność kotła. Przy założeniu aktualnej wydajności (funkcja 11) i identycznego współczynnika energia / objętość węgla (funkcja 64) przy innej ilości podawanego do kotła opału (szczególnie przy większej grubości warstwownic i większej prędkości posuwu rusztu), wyliczana jest wydajność z jaką pracowałby kocioł, gdyby zamiast aktualnej wysokości warstwownic, wynosiła ona 200mm oraz gdyby zamiast aktualnej prędkości rusztu, jego prędkość równa była maksymalnej zalecanej (funkcja 72).

13 - proporcja wydajności kotła - Proporcja wydajności kotła. Określa stosunek wydajności z jakim będą pracować kotły. Wartość programowana.

14 - korekta wydajności z nadrzędnego - Korekta procentowa mocy do utrzymania. Wartość odbierana ze sterownika nadrzędnego.

15 - skorygowana wydajność odniesienia - Skorygowana wydajność odniesienia. Powstaje przez pomnożenie proporcji wydajności (funkcja 13) i korekty procentowej ze sterownika nadrzędnego (funkcja 14). Jest to wydajność, którą kocioł będzie się starał dotrzymać.

19 - amplituda oscylacji; 0 = oscylacja wyłączona - Amplituda oscylacji. Oscylacje dotyczą wysterowania falownika podmuchu (funkcja 05) i mogą mieć miejsce tylko w trybach 3 - praca automatyczna i 4 - praca z analizą. Jeżeli amplituda oscylacji jest równa 0, wysterowanie falownika podmuchu jest niezmienne w kolejnych cyklach co 30 sekund. Amplituda określa w procentach wysterowanie falownika podmuchu - w takich samych jednostkach, jak wysterowanie falownika podmuchu (funkcja 05). Jeżeli amplituda oscylacji jest większa od zera, to faktyczne wysterowanie falownika podmuchu zmienia się w kolejnych cyklach 30 sekundowych następująco: wysterowanie_falownika_podmuchu + amplituda_oscylacji, wysterowanie_falownika_podmuchu + 2 * amplituda_oscylacji, wysterowanie_falownika_podmuchu + amplituda_oscylacji, wysterowanie_falownika_podmuchu - amplituda_oscylacji, wysterowanie_falownika_podmuchu - 2 * amplituda_oscylacji, wysterowanie_falownika_podmuchu - amplituda_oscylacji. Pełny cykl oscylacji ma więc 3 minuty. Średnie wysterowanie falownika podmuchu pozostaje takie samo bez względu na zaprogramowaną wartość amplitudy oscylacji, należy natomiast pamiętać o tym, że w przypadku niezerowej amplitudy oscylacji należy dla tego samego średniego wysterowania falownika podmuchu utrzymywać w komorze spalania wyższe podciśnienie, aby zapobiec dymieniu wynikającemu z okresowo większego wysterowania falownika podmuchu. Ustawienie amplitudy oscylacji zaleca się wówczas, gdy spalany jest węgiel z tendencjami do spiekania się.

20 - wymagana objetość węgla dostarczanego do kotła - Wymagana objętość węgla dostarczanego do kotła. Objętość jest liczona na podstawie temperatury wejściowej (funkcja 01), temperatury wyjściowej (wartość na wyświetlaczu stałym) oraz przepływu przez kocioł (funkcja 02).

21 - objętość węgla dostarczanego do kotła - Objętość węgla dostarczanego do kotła. Objętość liczona jest w cyklach 3-minutowych - tak jak liczona jest prędkość rusztu (funkcja 71). Mając szerokość rusztu i wyliczoną średnią wysokość warstwy rusztu (funkcja 74) w połączeniu z prędkością regulator wylicza objętości. Podawana wielkość jest średnią z ostatnich 30 minut.

22 - objętosc węgla do regulacji powietrzem podmuchowym - Objętość węgla do regulacji powietrzem podmuchowym. Wielkość liczona analogicznie jak objętość węgla dostarczanego do kotła (funkcja 21), ale z ostatnich 15 minut.

23 - strumień powietrza podmuchowego dla aktualnej obj. wegla - Vc_reg - Strumień powietrza podmuchowego dla aktualnej objętości węgla. Na podstawie zaprogramowanych względnego strumienia powietrza podmuchowego dla 0,2 m3/h węgla (funkcja 24) i dla 0,8 m3/h węgla (funkcja 27) oraz objętości węgla do regulacji powietrzem podmuchowym (funkcja 22), regulator wylicza jakie byłoby wysterowanie falownika podmuchu (funkcja 05), gdyby kocioł znajdował się w trybie 3 - praca automatyczna lub w trybie 4 - praca z analizą.

24 - względny strumień powietrza podmuchowego dla 0.2 m3 węgla - Względny strumień powietrza podmuchowego dla 0,2 m3/h węgla. Parametr określający zależność powietrze podmuchowe a węgiel dostarczany do kotła w pracy automatycznej i w pracy z analizą dla objętości węgla mniejszych niż 0,4 m3/h, czyli poniżej ok. 1,5MW mocy kotła. Skala względna od 50 do 150 przeliczana jest na faktyczny strumień powietrza podmuchowego dla 0,2 m3/h węgla (funkcja 25). Taką skalę dobrano z uwagi na łatwiejszą obsługę.

25 - strumień powietrza podmuchowego dla 0.2 m3 węgla - Strumień powietrza podmuchowego dla 0,2 m3/h węgla. Przeliczenie względnego strumienia powietrza podmuchowego dla 0,2m3/h węgla (funkcja 24) na procent wysterowania falownika podmuchu - skala taka sama, jak dla wysterowania falownika podmuchu (funkcja 05). Wartości względnego strumienia powietrza podmuchowego dla 0,2 m3/h węgla (funkcja 24) równej 100 odpowiada w kotle WR5 wartość strumienia powietrza podmuchowego dla 0/2 m3/h węgla równa 30.

26 - graniczna wartość względnego strumienia powietrza - minimum - Graniczna wartość względnego strumienia powietrza podmuchowego dla 0,8m3/h węgla - minimum. Zmieniany przez program analizy względny strumień powietrza podmuchowego dla 0,8m3/h węgla (funkcja 27) nie może być mniejszy niż ta wartość.

27 - względny strumień powietrza podmuchowego dla 0.8 m3 węgla - Względny strumień powietrza podmuchowego dla 0,8 m3/h węgla. Parametr określający zależność powietrze podmuchowe a węgiel dostarczany do kotła w pracy automatycznej i w pracy z analizą dla objętości węgla większych niż 0,4m3/h, czyli powyżej ok. 1,5MW mocy kotła. Skala względna od 50 do 150 przeliczana jest na faktyczny strumień powietrza podmuchowego dla 0,8m3/h węgla (funkcja 25). Taką skalę dobrano z uwagi na łatwiejszą obsługę.

28 - graniczna wartość względnego strumienia powietrza - maksimum - Graniczna wartość względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla - maksimum. Zmieniany przez program analizy względny strumień powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) nie może być większy niż ta wartość.

29 - strumień powietrza podmuchowego dla 0.8 m3 węgla - Strumień powietrza podmuchowego dla 0,8 m3/h węgla. Przeliczenie względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) na procent wysterowania falownika podmuchu - skala taka sama, jak dla wysterowania falownika podmuchu (funkcja 05). Wartości względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) równej 100 odpowiada w kotle WR5 wartość strumienia powietrza podmuchowego dla 0/8 m3/h węgla równa 62.

30 - względny skorygowany strumień powietrza podmuchowego dla 0.8 m3 węgla - Względny skorygowany strumień powietrza podmuchowego dla 0,8 m3/h węgla. to wielkość wyliczana w cyklu 3-minutowym, określająca w trybie 3 - praca automatyczna i trybie 4 - praca z analizą wysterowanie falownika podmuchu (funkcja 05), przeliczana na nie tak jak względny strumień powietrza podmuchowego dla 0,2 m3/h węgla (funkcja 24) czy względny strumień powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27). Jeżeli bezwzględna różnica wartości z tablicy względnego wysterowania rzeczywistego wyciągu dla 0,8 m3/h węgla z ostatnich 3-minut i z poprzednich 3-minut jest większa lub równa górnej granicy korekty powietrza podmuchowego od wysterowania wyciągu(funkcja 42), względny skorygowany strumień powietrza podmuchowego dla 0,8 m3/h węgla jest równy względnemu strumieniowi powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27). W przeciwnym wypadku względny skorygowany strumień powietrza podmuchowego dla 0,8 m3/h węgla jest równy iloczynowi:

{względny strumień powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27)} * (1 + ({względne wysterowanie rzeczywistego wyciągu dla 0,8 m3/h węgla z przedostatnich 3-minut} - {względne wysterowanie rzeczywistego wyciągu dla 0,8 m3/h węgla z ostatnich 3-minut}) / {względne wysterowanie rzeczywistego wyciągu dla 0,8 m3/h węgla (funkcja 41)})

Innymi słowy: jeżeli względne wysterowanie rzeczywistego wyciągu dla 0,8 m3/h węgla (funkcja 41) spada, wysterowanie falownika podmuchu (funkcja 05) zostaje zwiększone; jeżeli rośnie - zostaje zmniejszone. Korekta ta ma na celu adaptację podmuchu do charakterystyki spalanego węgla. Jeżeli węgiel się spieka i tworzy na ruszcie charakterystyczne płyty, wysterowanie wyciągu dla osiągnięcia zadanego podciśnienia spada, więc zwiększa się wysterowanie podmuchu, aby przeciwdziałać tworzeniu się spieków. Jeżeli węgiel spala się szybko i ostatnie strefy stanowią dla powietrza podmuchowego bardzo małe opory, wysterowanie wyciągu dla osiągnięcia zadanego podciśnienia rośnie, więc zmniejsza się wysterowanie podmuchu, aby wydłużyć strefę spalania.

31 - współczynnik moc z objętości węgla - Stosunek moc kotła/objętość paliwa. Przez pierwszą godzinę pracy przyjmuje stałą wartość 4MW/m3, potem jest wyliczana.

32 - korekta zmian wysterowania rusztu od warstwownicy [mm] - Korekta zmian wysterowania rusztu od warstwownicy.

41 - Wzgledne wysterowanie rzeczywiste wyciagu dla 0,8m3 paliwa - Względne wysterowanie rzeczywiste wyciągu dla 0,8 m3/h węgla. Na podstawie wysterowania falownika wyciągu i objętości węgla dostarczanego do kotła (funkcja 21) wyliczana jest odwrotna funkcja do zależności powietrze podmuchowe a węgiel dostarczany do kotła w pracy automatycznej i w pracy z analizą. Pomocnicze względne wysterowanie wyciągu ma się tak do wysterowania rzeczywistego w kotle WR5 (podobnie jak jest to przeliczane w funkcji 25 czy w funkcji 29) że 100 wysterowania względnego odpowiada 85 rzeczywistego wysterowania falownika wyciągu. Innymi słowy: biorąc wyciąg zamiast podmuchu - jaka powinna być wartość względnego wysterowania falownika wyciągu dla 0,8 m3/h węgla, żeby przy aktualnej objętości węgla dostarczanego do kotła (funkcja 21) wartość otrzymana z funkcji identycznej do powietrze podmuchowe a węgiel dostarczany do kotła w pracy automatycznej i w pracy z analizą była po przeliczeniu z wysterowania względnego na rzeczywiste według podanych wyżej proporcji identyczna z aktualnym wysterowaniem falownika wyciągu. Względne wysterowanie rzeczywiste wyciągu dla 0,8 m3/h węgla wyliczane jest w cyklu 3-minutowym. Dla wyeliminowania pulsacji związanych z naturalną niejednorodnością podawanego do kotła paliwa, czy chwilowymi wahaniami pomiarów, regulator zapamiętuje dwie tablice po 5 wartości 3-minutowych średnich z ostatnich 15 minut: objętości węgla dostarczanego do kotła (funkcja 21) oraz względnego wysterowania rzeczywistego wyciągu dla 0,8 m3/h węgla. Dla każdej wartości względnego wysterowania rzeczywistego wyciągu dla 0,8 m3/h węgla w kolejnych interwałach 3-minutowych, jako wyjściowa brana jest średnia objętość węgla dostarczanego do kotła (funkcja 21) z całej tablicy, czyli z 15 minut. Przedstawiana funkcja właściwa jest średnią z całej tablicy względnych wysterowań rzeczywistych wyciągu dla 0,8 m3/h węgla, czyli z 15 minut.

42 - minimalne odchylenie 3min. wysterowania falownika wycišgu przy oscylacjach - Górna granica korekty powietrza podmuchowego od wysterowania wyciągu. Programowany próg w procentach w skali, w jakiej jest mierzone względne wysterowanie rzeczywiste wyciągu dla 2m3/h węgla (funkcja 42), określający o jak dużą korektę wynikającą ze względnego wysterowania rzeczywistego wyciągu dla 2m3/h węgla (funkcja 41) może być zmodyfikowany w stosunku do względnego wysterowania rzeczywistego wyciągu dla 2m3/h węgla (funkcja 27) względny skorygowany strumień powietrza podmuchowego dla 2m3/h węgla (funkcja 30).

60 - szacunkowy czas przebywania wegla w kotle - Szacunkowy czas przebywania węgla w kotle. Parametr ten określa jakość węgla - ile czasu potrzebuje on na całkowite spalenie. Im lepszy węgiel tym krótszy czas spalania. Parametr ten nie wiąże się z wartością opałową węgla (funkcja 62), tylko z zawartością części lotnych oraz granulacją miału. Szacunkowy czas przebywania węgla w kotle nie ma wpływu na sterowanie samego kotła, ale na jego podstawie wyliczane są zalecane parametry pracy: minimalna zalecana wydajność kotła (funkcja 10), maksymalna zalecana wydajność kotła (funkcja 12), zalecana prędkość rusztu (funkcja 70), maksymalna zalecana prędkość rusztu (funkcja 72), zalecana wysokość warstwownicy (funkcja 73). Szacunkowy czas przebywania węgla w kotle ma wpływ na sterowanie całym obiektem przez regulator nadrzędny, przy porównaniu wydajności obiektu z sumą maksymalnych zalecanych wydajności (funkcja 12) wszystkich pracujących kotłów.

61 - masa nasypowa węgla - Masa nasypowa węgla. Parametr wpisywany przez obsługę określający, ile waży 1 m3 paliwa dostarczanego do kotła. Na podstawie wieloletnich badań firmy Praterm można stwierdzić, że zwykle masa nasypowa wynosi 0,720t/m3. Węgiel składowany na placu ma znacznie wyższą masę nasypową, co wynika ze sposobu jego ułożenia - w pryzmie miał jest ubity pod własnym ciężarem. Miał węglowy podawany do kotła zsypuje się luźno z leja, odległości między ziarnami są większe niż w pryzmie. Masę nasypową można zmierzyć. Do tego zaleca się użycie naczynia o znanej objętości i ustawienia go na ruszcie w ten sposób, aby swobodnie zsypał się do niego opał. Należy pamiętać, że po zdjęciu naczynia nie należy go wstrząsać, gdyż na pewno w naczyniu zmieści się więcej miału, ale o większej masie nasypowej niż ten, który jest podawany do kotła.

62 - wartość opałowa węgla - Wartość opałowa węgla. Parametr wpisywany przez obsługę określający, ile GJ zawiera tona spalanego miału. Wartość podawana przez laboratorium. Zaleca się prawidłowe przygotowanie próbki dla laboratorium (średnia z próbek pobranych w kilku miejscach na placu węglowym). Wartość ta nie powinna być programowana częściej niż terminy kolejnych dostaw węgla.

63 - cena 1 tony węgla - Cena 1 tony węgla. Zaleca się programowanie ceny netto loco plac węglowy.

64 - współczynnik: energia / objętość - Współczynnik energia/objętość węgla. Iloraz średniej wydajności kotła (funkcja 11) z ostatnich 30 minut do objętości węgla dostarczanego do kotła (funkcja 21) między 45 a 15 minutami przed pomiarem. Przesunięcie w czasie uwzględnia opóźnienie między wprowadzeniem węgla do kotła, a jego spaleniem i przełożeniem dostarczonej w ten sposób energii chemicznej w węglu (funkcja 66) na wydajność (funkcja 11). Parametr ten w przeciwieństwie do współczynnika energia/masa węgla (funkcja 65) czy współczynnika efektywności pracy kotła (funkcja 79) nie zależy od parametrów programowalnych masa nasypowa węgla (funkcja 61) czy wartość opałowa węgla (funkcja 62). Ponieważ jest wprost proporcjonalny do sprawności, jego maksimum jest tożsame z optymalnym prowadzeniem kotła.

65 - współczynnik: energia / masa - Współczynnik energia/masa węgla. Iloraz współczynnika energia/objętość węgla (funkcja 64) do masy nasypowej węgla (funkcja 61).

66 - dostarczona energia - Dostarczona w węglu energia chemiczna. Iloczyn średniej masy dostarczanego węgla (funkcja 67) z 30 minut między 45 a 15 minutami przed pomiarem i wartości opałowej węgla (funkcja 62). Przesunięcie w czasie wynika z przygotowania do wyliczenia współczynnika efektywności pracy kotła (funkcja 79), który tym samym uwzględnia opóźnienie między wprowadzeniem węgla do kotła, a jego spaleniem i przełożeniem dostarczonej w ten sposób energii chemicznej w węglu na wydajność (funkcja 11).

67 - masa dostarczonego węgla na godzinę - Masa dostarczonego węgla. Iloczyn objętości węgla dostarczanego do kotła (funkcja 21) i masy nasypowej węgla (funkcja 61).

68 - koszt z ostatniej godziny - Koszt produkcji. Iloczyn masy dostarczonego węgla (funkcja 67) i ceny 1 tony węgla (funkcja 63).

69 - koszt wyprodukowania 1MWh - Koszt wyprodukowania 1MWh. Iloraz kosztu produkcji (funkcja 68) do średniej wydajności kotła (funkcja 11) z ostatnich 30 minut.

70 - wymagana prędkość rusztu - Zalecana prędkość posuwu rusztu wyliczana jest przy założeniu, że węgiel ma spędzić w strefie spalania 150% wpisanego szacunkowego czasu przebywania węgla w kotle (funkcja 60). Dla kotła WR5 przyjmuje się, że strefa spalania ma długość 4m.

71 - prędkość rusztu - Prędkość rusztu. Na przekładni napędu rusztu zamontowany jest centrycznie obrotomierz impulsowy. Na każdy obrót wału rusztu przypada 100 impulsów. Znając długość rusztu, która odpowiada jednemu obrotowi wału, regulator na podstawie częstotliwości przychodzących impulsów oblicza prędkość rusztu. Dla wyeliminowania błędów spowodowanych chwilowymi drganiami i zakłóceniami mechanicznymi, pomiar realizowany jest w cyklach 3-minutowych.

72 - maksymalna prędkość rusztu - Maksymalna zalecana prędkość posuwu rusztu wyliczana jest analogicznie jak zalecana prędkość posuwu rusztu (funkcja 70), ale przy założeniu, że węgiel ma spędzić w strefie spalania 130% wpisanego szacunkowego czasu przebywania węgla w kotle (funkcja 60).

73 - wymagana wysokość warstwownicy - Zalecana wysokość warstwownicy obliczana jest w ten sposób, aby przy średniej prędkości rusztu równej zalecanej prędkości rusztu (funkcja 70) do kotła była dostarczana średnia objętość węgla (funkcja 21) z ostatnich 30 minut.

74 - wysokość warstwownicy + przeswit - Wysokość warstwownicy + prześwit. Suma arytmetyczna pomiaru wysokości warstwownicy lewej strony (funkcja 76) i wysokości warstwownicy prawej strony (funkcja 77) plus prześwit lewej warstwownicy (funkcja 75).

75 - prześwit - Prześwit warstwownicy. W przypadku idealnym przy wskazaniu poprawnie skalibrowanych przyrządów mierzących grubość warstwy na lewym i prawym krańcu warstwownicy, jej faktyczna wysokość jest równa średniej arytmetycznej tych dwóch wskazań. W praktyce szczególnie przy bardziej wyeksploatowanych kotłach, warstwownica nie ma kształtu prostokąta, ale od strony węgla jest wklęsła - przy oparciu lewego i prawego krańca na ruszcie, jej środek nie opiera się na rusztowinach, ale znajduje się na pewnej wysokości. Prześwit pozwala na uwzględnienie tego wcięcia w pomiarze grubości warstwownicy. Ponieważ program wylicza wysokość warstwownicy + prześwit (funkcja 74), należy przeliczyć głębokość wżeru warstwownicy na całą jej szerokość. Najprostszym przybliżeniem jest pomiar wysokości wżeru w jego najgłębszym miejscu (zwykle nad środkiem rusztu) i przyjęcie prześwitu lewej warstwownicy jako 50% tego pomiaru (założenie, że wklęsłość ma kształt trójkątny).

76 - wysokość warstwownicy - lewa strona - Wysokość warstwownicy lewa strona. Pomiar wysokości lewego krańca lewej warstwownicy. Wysokość warstwownicy mierzona jest w dwóch punktach - skrajnie lewym i skrajnie prawym końcu. Ma to na celu wyeliminowanie błędu związanego z tzw. przekosem, na który są szczególnie narażone warstwownice z łańcuchowych mechanizmem podnoszenia. Przekos jest eksploatacyjnie niekorzystnym zjawiskiem, gdyż wprowadzanie do kotła nierównej warstwy węgla powoduje nierównomierne przepalanie - nie jest możliwe właściwe dobranie nadmiaru powietrza dla węgla na całej szerokości rusztu. Przy przekosie powyżej 50mm (różnica między wskazaniem czujnika na lewym i na prawym krańcu warstwownicy) należy poczynić odpowiednie kroki dla jego wyeliminowania. Ponieważ zakres przyrządu pomiarowego wynosi 150mm, przy montażu jest on kalibrowany w taki sposób, żeby mierzył grubość warstwy od 50mm do 200mm.

77 - wysokość warstwownicy - prawa strona - Wysokość warstwownicy prawa strona. Jak funkcja 76, tylko dla prawego krańca prawej warstwownicy.

78 - rzeczywisty czas przebywania węgla w strefie spalania - Rzeczywisty czas przebywania węgla w strefie spalania. Stosunek długości strefy spalania do prędkości rusztu.

79 - współczynnik efektywności pracy kotła - Współczynnik efektywności pracy kotła. Stosunek średniej z ostatnich 30 minut wydajności kotła (funkcja 11) do dostarczonej w węglu energii chemicznej (funkcja 66). Współczynnik efektywności jest popularnie nazywany sprawnością, którą regulator liczy w sposób bezpośredni (sposób pośredni to 100% minus straty, które znacznie trudniej zmierzyć).

80 - ustawione podcisnienie w komorze spalania - Ustawione podciśnienie w komorze spalania. Parametr wpisywany przez obsługę określający, jakie podciśnienie ma panować w komorze spalania.

81 - podcisnienie w komorze spalania - Podciśnienie w komorze spalania. Jest ono brane bezpośrednio z czujnika podciśnienia z wejścia analogowego numer 8. W celu zmniejszenia wpływu zakłóceń dane te są uśredniane w cyklu 20-sekundowym.

91 - stosunek: wysterowanie falownika podmuchu / objetosc wegla dostarczonego do kotla - Stosunek wysterowanie falownika podmuchu / objętość węgla dostarczonego do kotła. Stosunek strumienia odniesienia obliczonego na podstawie do objętości węgla wyznaczonego z funkcji wagi.

92 - stosunek: wysterowanie falownika podmuchu / wydajnosc kotla - Stosunek wysterowanie falownika podmuchu / wydajność kotła. Stosunek strumienia odniesienia do objętości węgla

93 - tryb pracy - Tryb pracy: 0 - cyfrowe sterowanie przez sterownik nadrzędny na wydajność, 1 - praca na temperaturę.

97 - Stan wejść logicznych 1-4 - Wejścia logiczne 1-4. Każda cyfra na wyświetlaczu odpowiada stanowi wejścia logicznego: pierwsza - wejście 1, druga - wejście 2, trzecia - wejście 3, czwarta - wejście 4. Stan "0" oznacza wejście rozwarte, stan "1" oznacza wejście zwarte.

98 - Stan wejść logicznych 5-8 - Wejścia logiczne 5-8. Jak funkcja 97, ale cyfry na wyświetlaczu odpowiadają wejściom logicznym: pierwsza - wejście 5, druga - wejście 6, trzecia - wejście 7, czwarta - wejście 8.

98 - Stan wejść logicznych 5-8 - Kod dostępu (parametr programowany, nie pokazywany wśród wartości wyświetlanych). Część parametrów jest zabezpieczona przed przypadkową zmianą. Są to: amplituda oscylacji (funkcja 19), względny strumień powietrza podmuchowego dla 0,2 m3/h węgla (funkcja 24), graniczna wartość względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla - minimum (funkcja 26), względny strumień powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27), graniczna wartość względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla - maksimum (funkcja 28), graniczna wartość względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla - maksimum, górna granica korekty powietrza podmuchowego od wysterowania wyciągu (funkcja 42). Aby zmiany tych parametrów zostały przyjęte przez regulator, kod dostępu musi być ustawiony na 4321.



Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 1 - moc kotła - Wydajność kotła. Wydajność liczona jest na podstawie pomiaru przepływu wody przez kocioł (funkcja 02) i różnicy temperatury wody wyjściowej (wartość na wyświetlaczu stałym) i wejściowej (funkcja 01).

Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 2 - sprawność kotła - Współczynnik efektywności pracy kotła. Stosunek średniej z ostatnich 30 minut wydajności kotła (funkcja 11) do dostarczonej w węglu energii chemicznej (funkcja 66). Współczynnik efektywności jest popularnie nazywany sprawnością, którą regulator liczy w sposób bezpośredni (sposób pośredni to 100% minus straty, które znacznie trudniej zmierzyć).

Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 3 - prędkość rusztu - Prędkość rusztu. Na przekładni napędu rusztu zamontowany jest centrycznie obrotomierz impulsowy. Na każdy obrót wału rusztu przypada 100 impulsów. Znając długość rusztu, która odpowiada jednemu obrotowi wału, regulator na podstawie częstotliwości przychodzących impulsów oblicza prędkość rusztu. Dla wyeliminowania błędów spowodowanych chwilowymi drganiami i zakłóceniami mechanicznymi, pomiar realizowany jest w cyklach 3-minutowych.

Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 4 - wysokość warstwownicy + prześwit - Wysokość warstwownicy + prześwit. Suma arytmetyczna pomiaru wysokości warstwownicy lewej strony (funkcja 76) i wysokości warstwownicy prawej strony (funkcja 77) plus prześwit lewej warstwownicy (funkcja 75).



Analiza

Program analiza na serwerze systemu SZARP działa cyklicznie. Okres czasu pomiędzy kolejnymi cyklami jest zmienny i wyznaczany w zależności od prędkości posuwu rusztu. Są 3 przedziały wyznaczane przez prędkości rusztu, dla których zdefiniowane są 3 różne okresy czasu, jaki musi upłynąć pomiędzy dwoma kolejnymi cyklami. Wartości górne i dolne przedziałów oraz okresy czasu są parametrami programowalnymi w pliku konfiguracyjnym. Dla kotłów WR5 wartości poszczególnych przedziałów wynoszą w zależności od średniej prędkości rusztu:

Wartości górne prędkości rusztu jednego przedziału zachodzą na wartości dolne prędkości rusztu następnego przedziału. Jeśli średnia prędkość rusztu nie może być zakwalifikowana do żadnego z zdefiniowanych przedziałów (przekroczy dolną granicę), wówczas analiza jest wstrzymywana. W każdym cyklu analizy wykonywane są trzy podstawowe czynności:

Odczyt danych wejściowych - z regulatora kotła odczytywane są następujące parametry:

Przebieg procesu analizy:

1. Sprawdzenie warunków niezbędnych do przeprowadzenia cyklu analizy: prawidłowa komunikacja z regulatorem kotła, sygnał zezwolenia na analizę z szafy kotła (odpowiednia pozycja przełącznika), prędkość rusztu prawidłowo zakwalifikowana do jednego z trzech przedziałów.

2. Ustalenie okresu czasu, po którym przeprowadzony zostanie kolejny cykl analizy.

3. Przeprowadzenie kolejnego cyklu analizy. Proces składa się z 6 cykli. Strumień powietrza w analizie (w programie przeglądającym Fpa) z cyklu na cykl zmieniany jest o 1% w wartościach bezwzględnych w przypadku braku korekt od analizy (opis analizy wyników poniżej), w wyniku której zmiana może być o 0,5 lub 1/5.

3.1. Cykl początkowy (zwiększenie strumienia Fpa). Cykl ten wykonywany jest przy starcie analizy, gdy zapamiętana jest początkowa wartość względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) przywracana w razie przerwania procesu analizy. W tym cyklu następuje również wzrost strumienia Fpa o 1%, czyli wynikowa wartość względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) zostaje zwiększona o jeden punkt. Następny jest cykl 3.2.

3.2. Cykl powrotu (zmniejszenie strumienia Fpa). Powrót względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) do wartości takiej, jaka była przed poprzedzającym cyklem 3.1 (lub 3.5), w którym nastąpił jej wzrost o 1%, czyli wynikowa wartość względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) zostaje zmniejszona o jeden punkt. Następny jest cykl 3.3.

3.3. Cykl zmniejszenia strumienia Fpa. Dalszy spadek względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) o jeden punkt. Następny jest cykl 3.4.

3.4. Cykl powrotu (zwiększenie strumienia Fpa). Powrót względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) do wartości z cyklu 3.2. Następny jest cykl 3.3.

3.5. Cykl zwiększenia strumienia Fpa. Dalszy wzrost względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27) o jeden punkt. Następny jest cykl 3.2.

3.6. Cykl końcowy. Analiza zostaje zakończona z powodów: średnia prędkość rusztu poza przedziałami klasyfikacji, brak sygnału zezwalającego na przeprowadzanie analizy.

4. Analiza wyników. Ma ona na celu porównanie wyników różnych cykli i decyduje o ewentualnej zmianie wartości Fpa. Analizowany jest współczynnik Ko obliczany na koniec cyklu z jego drugiej polowy, czyli jeżeli cykl trwa np. 2 godziny, obliczany jest i brany do analizy średni współczynnik energia/objętość węgla tylko z drugiej godziny trwania cyklu.

Analiza jest przeprowadzona po zakończeniu przynajmniej 3 cykli. Do porównania brane są ostatnie 3 cykle, czyli zmniejszenie Fpa (cykl 3.3), zwiększenie Fpa (cykl 3.5) i powrót (cykl 3.2 lub 3.4). Jeżeli współczynnik Ko wyliczony w cyklu powrotu jest mniejszy niż w cyklu 3.3 i 3.5, nie ma dodatkowych zmian strumienia Fpa w stosunku do zmian właściwych dla każdego cyklu. Jeżeli współczynnik Ko wyliczony w cyklu zwiększenia Fpa (cykl 3.5) jest mniejszy niż przy powrocie (cykl 3.2 lub cykl 3.4) i zmniejszeniu (cykl 3.3), obok zmian właściwych dla każdego cyklu następuje dodatkowe zmniejszenie strumienia Fpa o 0,5%. Jeżeli współczynnik Ko wyliczony w cyklu zmniejszenia Fpa (cykl 3.3) jest mniejszy niż przy powrocie (cykl 3.2 lub cykl 3.4) i zwiększeniu (cykl 3.5), obok zmian właściwych dla każdego cyklu następuje dodatkowe zwiększenie strumienia Fpa o 0,5%. W pozostałych przypadkach strumień Fpa nie jest korygowany dodatkowo ponad zmiany właściwe dla poszczególnych cykli.

5. Zapis danych wyjściowych. Wynikowa wartość strumienia Fpa ustalona w toku analizy, zostaje wysłana do regulatora, gdzie staje się wartością względnego strumienia powietrza podmuchowego dla 0,8 m3/h węgla (funkcja 27).



Wartości wyświetlane

numer opis
stały wyświetlacz temperatura wyjściowa
nE Wersja pamięci EPROM: 3006
nL Wersja biblioteki procedur: 1001
nb Kompilacja biblioteki procedur: 9014
nP Wersja programu technologicznego: 9024
00 zadana temperatura wody wyjściowej
01 temperatura wody wyjściowej
02 przeplyw wody przez kocioł
03 wysterowanie rusztu
04 wysterowanie rusztu z zadajnika
05 wysterowanie falownika podmuchu
06 wysterowanie falownika podmuchu z zadajnika
07 wysterowanie falownika wyciągu
08 wysterowanie falownika wyciągu z zadajnika
10 minimalna możliwa wydajność kotła
11 wydajność kotła
12 maksymalna możliwa wydajność kotła
13 proporcja wydajności kotła
14 korekta wydajności z nadrzędnego
15 skorygowana wydajność odniesienia
16 minimalne wysterowanie falownika rusztu przy pracy dwustanowej
17 maksymalne wysterowanie falownika rusztu przy pracy dwustanowej
18 wypełnienie wysterowania rusztu
19 amplituda oscylacji; 0 = oscylacja wyłączona
20 wymagana objetość węgla dostarczanego do kotła
21 objętość węgla dostarczanego do kotła
22 objętosc węgla do regulacji powietrzem podmuchowym
23 strumień powietrza podmuchowego dla aktualnej obj. wegla - Vc_reg
24 względny strumień powietrza podmuchowego dla 0.2 m3 węgla
25 strumień powietrza podmuchowego dla 0.2 m3 węgla
26 graniczna wartość względnego strumienia powietrza - minimum
27 względny strumień powietrza podmuchowego dla 0.8 m3 węgla
28 graniczna wartość względnego strumienia powietrza - maksimum
29 strumień powietrza podmuchowego dla 0.8 m3 węgla
30 względny skorygowany strumień powietrza podmuchowego dla 0.8 m3 węgla
31 współczynnik moc z objętości węgla
32 korekta zmian wysterowania rusztu od warstwownicy [mm]
41 Wzgledne wysterowanie rzeczywiste wyciagu dla 0,8m3 paliwa
42 minimalne odchylenie 3min. wysterowania falownika wyciągu przy oscylacjach
43 maksymalne odchylenie 3min. wysterowania falownika wyciągu przy oscylacjach
44 minimalne odchylenie chwil. wysterowania falownika wyciągu przy oscylacjach
45 maksymalne odchylenie chwil. wysterowania falownika wyciągu przy oscylacjach
50 minimalne odchylenie 3min. temperatury wyjściowej przy oscylacjach
51 maksymalne odchylenie 3min. temperatury wyjściowej przy oscylacjach
52 minimalne odchylenie chwil. temperatury wyjściowej przy oscylacjach
53 maksymalne odchylenie chwil. temperatury wyjściowej przy oscylacjach
54 minimalne odchylenie 3min. mocy kotła przy oscylacjach
55 maksymalne odchylenie 3min. mocy kotła przy oscylacjach
56 minimalne odchylenie chwil. mocy kotła przy oscylacjach
57 maksymalne odchylenie chwil. mocy kotła przy oscylacjach
59 górna granica korekty powietrza podmuchowego od wysterowania wyciągu [%]
60 szacunkowy czas przebywania wegla w kotle
61 masa nasypowa węgla
62 wartość opałowa węgla
63 cena 1 tony węgla
64 współczynnik: energia / objętość
65 współczynnik: energia / masa
66 dostarczona energia
67 masa dostarczonego węgla na godzinę
68 koszt z ostatniej godziny
69 koszt wyprodukowania 1MWh
70 wymagana prędkość rusztu
71 prędkość rusztu
72 maksymalna prędkość rusztu
73 wymagana wysokość warstwownicy
74 wysokość warstwownicy + przeswit
75 prześwit
76 wysokość warstwownicy - lewa strona
77 wysokość warstwownicy - prawa strona
78 rzeczywisty czas przebywania węgla w strefie spalania
79 współczynnik efektywności pracy kotła
80 ustawione podcisnienie w komorze spalania
81 podcisnienie w komorze spalania
85 temperatura obmurza
87 minimalne wysterowanie falownika podmuchu w pracy dwustanowej rusztu
88 temperatura powietrza cyrkulacyjnego
90 wysterowanie falownika cyrkulacji
91 stosunek: wysterowanie falownika podmuchu / objetosc wegla dostarczonego do kotla
92 stosunek: wysterowanie falownika podmuchu / wydajnosc kotla
93 tryb pracy
97 Stan wejść logicznych 1-4
98 Stan wejść logicznych 5-8

Panele wyświetlaczy

moc kotła sprawność kotła
prędkość rusztu wysokość warstwownicy + prześwit

Paczki

numer minimalna wartość maksymalna wartość domyślna wartość opis
00 50 150 97 zadana temperatura wody wyjściowej
13 0,500 5,800 2,000 zadana proporcja wydajności kotła
80 -90 15 -2 zadane podciśnienie w komorze spalania

Wartości stałe

numer minimalna wartość maksymalna wartość domyślna wartość opis
16 0,0 100,0 30,0 minimalne wysterowanie falownika rusztu przy pracy dwustanowej
17 0,0 100,0 70,0 maksymalne wysterowanie falownika rusztu przy pracy dwustanowej
18 0 180 90 wypełnienie wysterowania rusztu
19 0,0 3,0 0,0 amplituda oscylacji; 0 = oscylacja wyłączona
24 20,0 150,0 100,0 względny strumień powietrza podmuchowego dla 0.2 m3 węgla
26 20,0 100,0 85,0 graniczna wartość względnego strumienia powietrza - minimum
27 20,0 150,0 100,0 względny strumień powietrza podmuchowego dla 0.8 m3 węgla
28 100,0 160,0 120,0 graniczna wartość względnego strumienia powietrza - maksimum
42 0,0 7,0 5,0 maksymalna dopuszczalna korekta powietrza podmuchowego
60 15 70 40 czas przebywania węgla w kotle
61 0,500 1,300 0,720 masa nasypowa węgla
62 15,00 30,00 22,00 wartość opałowa
63 80,0 500,0 220,0 cena węgla
75 0,0 20,0 0,0 prześwit warstwownicy
87 0 1000 100 minimalne wysterowanie falownika podmuchu przy pracy dwustanowej rusztu
90 0 1 1 wybór algorytmu: 0 - praca staża podmuchu, 1 - podmuch przerywany ze spowolnionym rusztem
93 0 1 0 praca na temperaturę

Wejścia analogowe

numer opis
01 grubość warstwy (0..20mA)
02 grubość warstwy - rezerwa (0..20mA)
03 przepływ wody przez kocioł (4..20mA)
04 temperatura obmurza (4..20mA)
05 zadajnik prądowy falownika rusztu (0..20mA)
06 zadajnik prądowy falownika podmuchu (0..20mA)
07 zadajnik prądowy falownika wyciągu (0..20mA)
08 podciśnienie w komorze spalania (4..20mA)
09 rezerwa (4..20mA)
10 rezerwa (0..200°C)
11 temperatura wody przed kotłem (0..200°C)
12 temperatura wody za kotłem (0..200°C)

Wejścia logiczne

numer opis
01 praca automatyczna
02 synchronizacja
03 zwora ruszt w automacie (stan dotychczasowy)
04 zwora ruszt w automacie (praca 2-stanowa ze zmiennym wypełnieniem)
05 posuw rusztu
06 rezerwa
07 test sygnalizacji
08 kasowanie awarii

Wyjścia analogowe

numer opis
01 wysterowanie falownika rusztu
02 wysterowanie falownika podmuchu
03 wysterowanie falownika wyciagu

Wyjścia przekaźnikowe

numer opis
01 praca automatyczna
02 rezerwa
03 rezerwa
04 rezerwa
05 rezerwa
06 praca na wydajność kotła
07 sygnalizacja synchronizacji
08 sygnalizacja analizy
09 rezerwa
10 rezerwa
11 rezerwa
12 zakłócenie pracy kotła
13 Praca rusztu w trybie szybkim
14 rezerwa
15 rezerwa
16 buczek
17 minimalne podciśnienie w komorze spalania

Instrukcja obsługi regulatora Z-Elektronik
Instrukcja obsługi panelu blokad
Deklaracja zgodności CE regulatora Z-Elektronik

Automatically generated by DOCGEN on 2017.07.08 03:25:00
based on /var/szarp/programy/trunk/modlin/3006/1001/koczwyk.c
