Regulator odgazowywacza - instrukcja obsługi



Czym jest odgazowywacz?

Woda, która bierze udział w ciepłowniczym procesie technologicznym, nie jest substancją jednorodną, zawierającą jedynie H2O w swojej objętości. Jest ona mieszaniną różnych substancji, z których wiele wpływa niekorzystnie czy to na procesy technologiczne przebiegające w ciepłownictwie, czy też na aparaturę kotłową, armaturę ciepłowniczą lub inny osprzęt. Jednymi z takich niekorzystnie działających składników są różnorodne gazy, np. tlen, azot, dwutlenek węgla, siarkowodór i inne. Mogą one powodować na przykład korozję aparatury, więc konieczne jest ich pozbycie się przed wprowadzeniem wody do obiegu ciepłowniczego. Do ich usuwania służy odgazowywacz. Opisywana tu realizacja odgazowywacza to tzw. odgazowywacz termiczny. Jego działanie polega na wykorzystaniu faktu zmniejszania się rozpuszczalności gazów w wodzie wraz ze wzrostem jej temperatury. Proces odgazowania zachodzi w kolumnie odgazowywacza i wykorzystuje parę jako środowisko procesu oraz czynnik grzewczy. Woda, która ma zostać odgazowana, wprowadzana jest na szczyt kolumny odgazowywacza, para zaś (lub woda o temperaturze wyższej niż temperatura wrzenia przy ciśnieniu atmosferycznym, ale o podwyższonym ciśnieniu, która natychmiast po wejściu do kolumny odgazowywacza zamienia się w parę) podawana jest na jej dół. Oba czynniki płyną w przeciwprądzie do siebie przez szereg perforowanych przegród. W trakcie tego przepływu woda jest podgrzewana do temperatury nasycenia. Spływa ona następnie do zbiornika odgazowywacza, gdzie jest przechowywana w niezmienionej temperaturze, co pozwala uniknąć powtórnego wniknięcia gazów w jej objętość. Powtórnie wnikanie gazów uniemożliwiane jest również przez utrzymywanie pary wodnej, a nie powietrza, nad lustrem wody w zbiorniku odgazowywacza.



Zadania regulatora odgazowywacza

Regulator odgazowywacza posiada następujące zadania:



Przy realizacji tych zadań regulator odgazowywacza ściśle współpracuje z regulatorem ciśnienia statycznego.



Schemat układu technologicznego odgazowywacza

Układ technologiczny odgazowywacza zbudowany jest według następującego schematu (jest to schemat uproszczony, na którym zaznaczono pompy, zawory oraz czujniki pomiarowe):

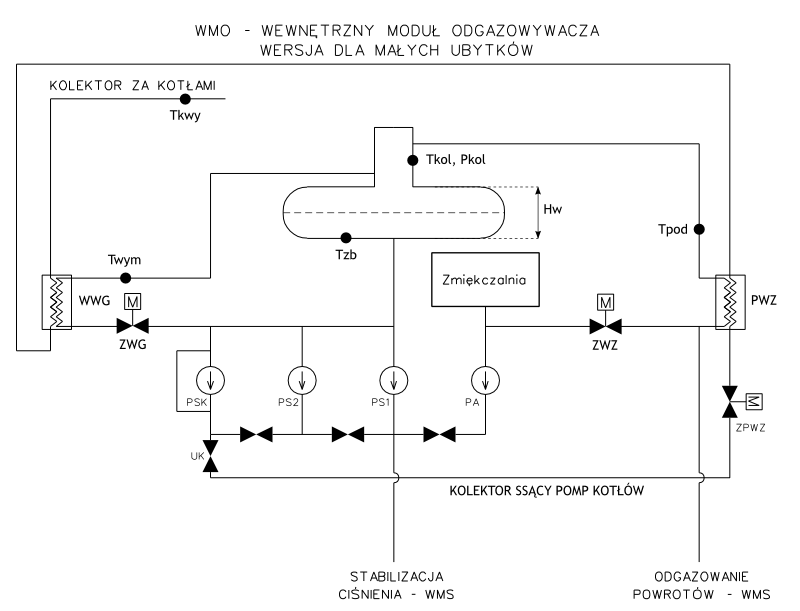

Schemat układu technologicznego odgazowywacza (1.1)

gdzie:

PA - pompa awaryjna

PWC - pompa obiegu wody gorącej do utrzymania ciśnienia w kolumnie odgazowywacza

PS1 - pompa stabilizacji 1 (małe podnoszenie)

PS2 - pompa stabilizacji 2 (duże podnoszenie)

PSK - pompa stabilizacji obiegu kotłów (potrzebna tylko przy pełnej separacji od odbiorców)

ZWG - zawór regulacji wody gorącej

ZPWZ - zawór regulacji temperatury wody za podgrzewaczem

ZWZ - zawór wody ze zmiękczalni

UK - uzupełnianie obiegu kotłów (potrzebne tylko przy pełnej separacji od odbiorców)

WWG - wymiennik wody gorącej

PWZ - podgrzewacz wody zmiękczonej

WMS - wewnętrzny moduł odgazowania

Pompy kotłów - przy pełnej separacji od odbiorców są to pompy obiegu kotłów, zaś bez separacji - pompy obiegowe



Twym - temperatura wody za wymiennikiem wody gorącej po stronie niskiego parametru

Tpod - temperatura wody za podgrzewaczem wody zmiękczonej po stronie niskiego parametru

Tzb - temperatura wody w zbiorniku odgazowywacza

Tkol - temperatura wody w kolumnie odgazowywacza

Pkol - ciśnienie wody w kolumnie odgazowywacza

Tkwy - temperatura wody w kolektorze za kotłami (aby proces odgazowania mógł zachodzić poprawnie, musi ona mieć wartość co najmniej 105°C)

Hw - poziom wody w zbiorniku odgazowywacza



Algorytm utrzymywania poziomu wody w zbiorniku odgazowywacza

Utrzymywanie poziomu w zbiorniku odgazowywacza Hw realizowane jest przy pomocy regulacji zaworem wody zmiękczonej. Jeśli poziom jest zbyt wysoki, to zawór jest zamykany, jeśli zaś zbyt niski, to jest on otwierany. Cykl regulacji ustalono na 3 minuty. Optymalnym poziomem jest 65% - wówczas regulator steruje zaworem wody zmiękczonej tak, aby pobór ze zmiękczalni Gwz utrzymywał się na poziomie zbliżonym do średniego godzinowego poboru ze zmiękczalni z ostatnich 24 godzin. Maksymalny poziom to 95% - jeśli zostanie on przekroczony, to regulator powoduje zamykanie zaworu wody zmiękczonej. Jeśli poziom wody spadnie poniżej 65%, regulator powoduje otwarcie zaworu tak, aby przy poziomie wody Hw wynoszącym 40%, przepływ odniesienia do utrzymania przez zawór wody zmiękczonej był 6 razy większy niż średni godzinowy przepływ wody ze zmiękczalni Gwz z ostatnich 24 godzin. W przypadku, gdy ciśnienie w kolumnie odgazowywacza Pkol przekroczy maksymalną dopuszczalną wartość 22 kPa, regulator może jedynie zwiększać dopływ wody zmiękczonej Gwz, pod warunkiem, że nie zostanie przekroczona górna granica dozwolonego poboru wody ze zmiękczalni Gmax. Jeśli zostanie ona przekroczona, to regulator ma za zadanie najpierw doprowadzić ciśnienie w kolumnie odgazowywacza Pkol do poziomu poniżej 22 kPa (aby nie dopuścić do otwarcia zaworów bezpieczeństwa), a dopiero potem powrócić do regulacji poziomu wody w zbiorniku. Krytyczny poziom wody w zbiorniku wynosi 25%, kiedy to zawór wody zmiękczonej jest otwierany całkowicie.

Przykład sterowania zaworem wody zmiękczonej w celu utrzymywania poziomu wody w zbiorniku Hw przedstawiony jest na poniższym wykresie (jest to wykres pochodzący z PEC Zamość, ale jest on uniwersalnym przykładem dla wszystkich systemów, w których zastosowany jest opisany powyżej algorytm):

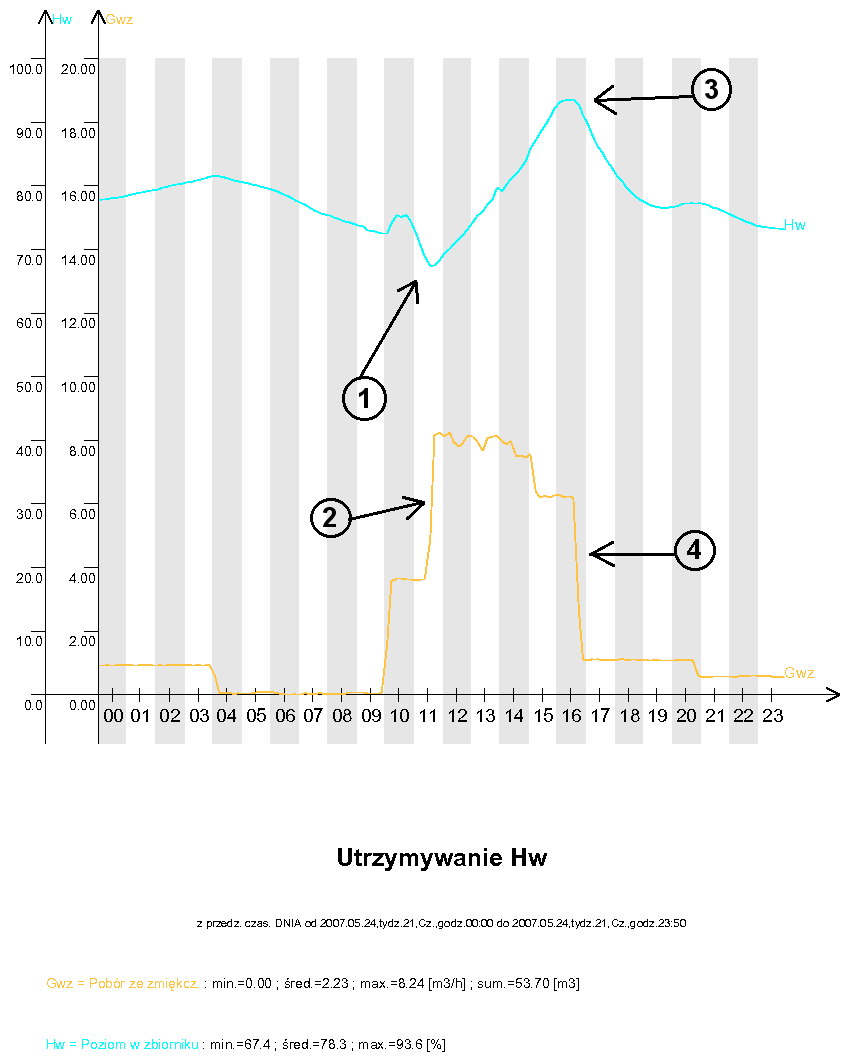

Regulacja Hw (2.1)

Na powyższym przykładzie wyróżniono dwa elementy algorytmu. Pierwszy z nich pokazuje sytuację, w której poziom wody w zbiorniku odgazowywacza Hw jest niższy niż ustalony na 70% poziom optymalny - jest to miejsce oznaczone cyfrą 1. W tej sytuacji regulator otwiera zawór wody zmiękczonej, aby osiągnąć poziom optymalny, co widać jako zwiększenie przepływu wody zmiękczonej Gwz oznaczone cyfrą 2. Natomiast gdy poziom wody w zbiorniku wzrasta powyżej maksymalnego dozwolonego poziomu ustalonego na 85% (miejsce oznaczone cyfrą 3), zawór wody zmiękczonej jest zamykany, aby zmniejszyć dopływ wody do zbiornika odgazowywacza, co skutkuje zmniejszeniem przepływu wody zmiękczonej Gwz (miejsce oznaczone cyfrą 4).



Algorytm utrzymywania ciśnienia w kolumnie odgazowywacza

Utrzymywanie ciśnienia w kolumnie odgazowywacza Pkol na poziomie zbliżonym do ciśnienia zadanego Podn realizowane jest przy pomocy regulacji zaworem wody gorącej, który reguluje temperaturę wody do odgazowywacza ogrzewanej w wymienniku wody gorącej. Regulator steruje ciśnieniem tylko w momencie, gdy poziom wody w zbiorniku nie jest niższy od krytycznego poziomu 25%. Proces odgazowania zachodzi poprawnie wtedy, gdy ciśnienie w kolumnie odgazowywacza Pkol jest wyższe niż 3 kPa lub temperatura w kolumnie odgazowywacza Tkol jest wyższa niż 98°C. Regulator na podstawie różnicy między rzeczywistym ciśnieniem w kolumnie odgazowywacza Pkol a zadanym ciśnieniem odniesienia Podn ustala ilość ruchów zaworem wody gorącej. Otwieranie zaworu prowadzi do zwiększania ciśnienia w kolumnie odgazowywacza Pkol, zaś jego zamykanie do zmniejszania tego ciśnienia. Cykl regulacji ustalono na 40 sekund. Jeśli warunki poprawnego odgazowania nie są spełnione, regulator dochodzi do nich poprzez otwieranie zaworu regulacyjnego - ten tryb pracy sygnalizowany jest przez pulsowanie co 2 sekundy lampki informującej o automatycznej pracy regulatora.

Przykład sterowania zaworem wody gorącej w celu utrzymania ciśnienia w kolumnie odgazowywacza Pkol na poziomie zbliżonym do ciśnienia zadanego Podn przedstawiony jest na poniższym wykresie (jest to wykres pochodzący z PEC Pasłęk, ale jest on uniwersalnym przykładem dla wszystkich systemów, w których zastosowany jest opisany powyżej algorytm):

Regulacja Pkol (3.1)

Na powyższym przykładzie widać, że regulator stara się ciśnienie w kolumnie odgazowywacza Pkol utrzymywać jak najbliżej ciśnienia odniesienia Podn - nie jest ono dokładnie dotrzymywane, ale jest utrzymywane wystarczająco blisko ciśnienia odniesienia, aby proces odgazowywania mógł zachodzić poprawnie.



Znaczenie poszczególnych funkcji

Wyświetlacz stały [TEMPERATURA WYJ] - temperatura w kolumnie - Pomiar z czujnika Pt100, zakres przetwarzania 0..200°C, wejście 11.

02 - wysterowanie falownika zmiękczalni [%] (nie wykorzystywane) - Parametr nie używany w tej instalacji odgazowywacza.

03 - wysterowanie falownika zmiękczalni z zadajnika (nie wykorzystywane) [%] - Parametr nie używany w tej instalacji odgazowywacza.

10 - zadany dobowy przepływ wody zmiękczonej [m3/h] - Programowalny parametr, pomocniczy przy wyliczaniu średniego godzinowego przepływu wody zmiękczonej (funkcja 11), na podstawie którego regulator przez pierwsze 24 godziny swojej pracy wylicza minimalny oraz maksymalny przepływ wody zmiękczonej do utrzymania (odpowiednio funkcje 20 i 22).

11 - przepływ wody zmiękczonej do określenia min i max [m3/h] - Parametr ten służy do wyliczania minimalnego oraz maksymalnego przepływu wody zmiękczonej do utrzymania (odpowiednio funkcje 20 i 22). W pierwszych 24 godzinach pracy regulatora parametr ten jest równy zadanemu dobowemu przepływowi wody zmiękczonej (funkcja 10), po tym okresie zaś przyjmuje wartość średniej z ostatnich 24 godzin przepływu wody zmiękczonej (funkcja 12). Wartość tego parametru nie może przekroczyć pięciokrotności zadanego dobowego przepływu wody zmiękczonej (funkcja 10), ani spaść poniżej wartości 0.2 m3/h.

12 - średni dobowy przepływ wody zmiękczonej [m3/h] - Wartość tego parametru jest średnią kroczącą z ostatnich 24 godzin wartości przepływu wody zmiękczonej (funkcja 21).

20 - minimalny przepływ wody zmiękczonej [m3/h] - Wartość ta stanowi 66% wartości dobowego przepływu wody zmiękczonej (funkcja 11). Regulator tak steruje zaworem wody zmiękczonej, aby przepływ wody zmiękczonej (funkcja 21) był nie mniejszy niż ta wartość.

21 - przepływ wody zmiękczonej [m3/h] - Jest to pomiar mierzony w wodomierzu i odbierany przez sterownik na drugim wejściu impulsowym.

22 - maksymalny przepływ wody zmiękczonej [m3/h] - Wartość ta stanowi 133% wartości dobowego przepływu wody zmiękczonej (funkcja 11). Regulator tak steruje zaworem wody zmiękczonej, aby przepływ wody zmiękczonej (funkcja 21) był nie większy niż ta wartość. Wyjątek stanowi sytuacja, gdy ciśnienie w kolumnie odgazowywacza przekroczy maksymalną wartość 22 kPa - wówczas regulator nie zamyka zaworu ani nie zmniejsza wysterowania falownika pompy stabilizacyjnej, aby nie powodować jeszcze większego wzrostu ciśnienia w kolumnie. Może wówczas zaistnieć sytuacja, w której przepływ wody zmiękczonej (funkcja 21) jest większy niż omawiana wartość.

30 - temperatura w kolektorze za kotłami [°C] - Pomiar czujnikiem Pt100 podłączony do wejścia analogowego nr 12, zakres przetwarzania 0..200°C.

31 - temperatura w zbiorniku [°C] - Pomiar czujnikiem Pt100 podłączony do wejścia analogowego nr 10, zakres przetwarzania 0..200°C.

40 - zadane ciśnienie w kolumnie [kPa] - Parametr programowalny oznaczający ciśnienie w kolumnie odgazowywacza do utrzymania.

41 - ciśnienie w kolumnie [kPa] - Pomiar przetwornikiem ciśnienia podłączony do wejścia analogowego nr 1 (sygnał prądowy 4..20 mA). Proces odgazowywania przebiega poprawnie, gdy wartość tego ciśnienia wynosi ok. 20 kPa.

50 - poziom w zbiorniku [%] - Pomiar przetwornikiem różnicy ciśnień podłączony do wejścia analogowego nr 2 (sygnał prądowy 4..20 mA, odwrócony), wyświetlany jako wartość procentowa. Pomiar różnicy ciśnienia wykonywany jest między lustrem wody a zbiorniczkiem wyrównawczym wypełnionym wodą, który umieszczony jest u szczytu zbiornika odgazowywacza.

72 - temperatura za wymiennikiem gorącym n.p. [°C] - Pomiar czujnikiem Pt100 podłączony do wejścia analogowego nr 7, zakres przetwarzania 0..200°C.

73 - temperatura za wymiennikiem gorącym w.p. [°C] - Pomiar czujnikiem Pt100 podłączony do wejścia analogowego nr 8, zakres przetwarzania 0..200°C.

74 - temperatura przed podgrz. wody zmiękczonej n.p. [°C] - Pomiar czujnikiem Pt100 podłączony do wejścia analogowego nr 6, zakres przetwarzania 0..200°C.

80 - zadana temperatura za podgrzewaczem [°C] - Parametr nie używany w tej instalacji odgazowywacza.

81 - temperatura za podgrzewaczem [°C] - Parametr nie używany w tej instalacji odgazowywacza.

91 - długość impulsu siłownika wody gorącej [s] - Wartość programowalna pozwalająca ustawić czas trwania ruchu zaworem wody gorącej w momencie podejmowania regulacji.

92 - długość impulsu siłownika podgrzewacza [s] - Parametr nie używany w tej instalacji odgazowywacza.

93 - długość impulsu siłownika zmiękczalni [s] - Wartość programowalna pozwalająca ustawić czas trwania ruchu zaworem wody zmiękczonej w momencie podejmowania regulacji.

97 - Stan wejść logicznych 1-4 - Każda cyfra na wyświetlaczu odpowiada stanowi wejścia logicznego: pierwsza - wejście 1, druga - wejście 2, trzecia - wejście 3, czwarta - wejście 4. Stan "0" oznacza wejście rozwarte, stan "1" oznacza wejście zwarte.

98 - Stan wejść logicznych 5-8 - Jak funkcja 97, ale cyfry na wyświetlaczu odpowiadają wejściom logicznym: pierwsza - wejście 5, druga - wejście 6, trzecia - wejście 7, czwarta - wejście 8.



Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 1 - cisnienie w kolumnie - Pomiar przetwornikiem ciśnienia podłączony do wejścia analogowego nr 1 (sygnał prądowy 4..20 mA). Proces odgazowywania przebiega poprawnie, gdy wartość tego ciśnienia wynosi ok. 20 kPa.

Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 2 - poziom w zbiorniku - Pomiar przetwornikiem różnicy ciśnień podłączony do wejścia analogowego nr 2 (sygnał prądowy 4..20 mA, odwrócony), wyświetlany jako wartość procentowa. Pomiar różnicy ciśnienia wykonywany jest między lustrem wody a zbiorniczkiem wyrównawczym wypełnionym wodą, który umieszczony jest u szczytu zbiornika odgazowywacza.

Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 3 - temperatura zbiornika - Pomiar czujnikiem Pt100 podłączony do wejścia analogowego nr 10, zakres przetwarzania 0..200°C.

Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 4 - przpelyw wody zmiekczonej - Jest to pomiar mierzony w wodomierzu i odbierany przez sterownik na drugim wejściu impulsowym.



Ogólne uwagi na temat obsługi sterownika

Na szafie regulatora znajduje się przełącznik zmiany trybu pracy, który pozwala na przechodzenie pomiędzy trybami: 1 - sterowanie ręczne, 2 - praca w synchronizacji, 3 - praca automatyczna. Poszczególne tryby pracy wiążą się nie tylko z rozkazami wydawanymi do sterownika, ale także z połączeniami elektrycznymi wewnątrz szafy. W szafie regulatora mogą znajdować się przyciski: kasowania awarii i kontroli sygnalizacji (nie występują one we wszystkich szafach). W przypadku zaistnienia awarii odpowiednia lampka na szafie regulatora mruga i ewentualnie towarzyszy temu sygnał dźwiękowy. Kasowanie awarii powoduje, że sygnał dźwiękowy zostaje wyłączony, a lampka świeci się światłem ciągłym - jeśli stan awaryjny, który spowodował jej załączenie, wciąż trwa - lub gaśnie - jeśli stan awaryjny minął. W przypadku zaistnienia stanu awaryjnego powtórne załączenie sygnału dźwiękowego wymaga więc skasowania awarii przez naciśnięcie przycisku, ustąpienia stanu awaryjnego i jego powtórnego zaistnienia. Kontrola sygnalizacji ma na celu sprawdzenie, czy wszystkie lampki i sygnalizacja dźwiękowa są sprawne - naciśnięcie tego przycisku powoduje załączenie wszystkich lampek na czas jego przyciśnięcia.

Tryby pracy regulatora oraz przełączanie między nimi

Regulator może pracować w jednym z trzech trybów pracy, które są wybierane przy pomocy trójpozycyjnego przełącznika. Dostępne są następujące tryby pracy:

  1. Tryb pracy ręcznej, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "1 - Praca ręczna". Jest to tryb pracy awaryjnej. Sterowanie zaworami są brane z zadajników z pominięciem regulatora - elektrycznie obwód jest zamknięty w ten sposób, że sygnały z zadajników na szafie są wprost (z pominięciem sterownika) podawane na wejścia elementów sterowanych. Tryb ten jest używany zazwyczaj podczas zmiany programu technologicznego oraz przy naprawach sterownika lub szafy. Korzystanie z tego trybu w innych sytuacjach jest zdecydowanie odradzane.
  2. Tryb synchronizacji, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "2 - Synchronizacja". Sterowanie zaworami są brane z zadajników, przy czym w przepisywaniu wartości bierze udział regulator - fizycznie na wejścia elementów sterowanych podawane są sygnały z wyjść regulatora, przy czym przyjmują one dokładnie takie wartości, jakie mają wartości sygnały z zadajników na szafie. Jest to tryb przejściowy między trybem pracy ręcznej a automatycznej. Należy go wykorzystywać również w przypadku awarii w układzie sterowanym, jednak przy sprawnym regulatorze.
  3. Tryb pracy automatycznej, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "3 - Praca automatyczna". Sterowanie zaworami są dobierane przy pomocy algorytmów, których zadaniem jest regulacja warunków procesu odgazowania poprzez odpowiednie dobieranie temperatury oraz ciśnienia w kolumnie odgazowywacza+ a także poziomu wody w zbiorniku. Jest to zalecany, prawidłowy tryb pracy.

Przełączanie z trybu pracy ręcznej do trybu synchronizacji jest kłopotliwym przełączeniem. W trybie synchronizacji regulator powiela sygnał z wejścia analogowego na wyjście prądowe, a w trybie pracy ręcznej jest elektrycznie odcięty od sygnałów z zadajników, dlatego też, zanim regulator zacznie prawidłowo powtarzać sygnał do falowników, musi go dokładnie zmierzyć. Z uwagi na filtracje przeciwzakłóceniowe dokładny pomiar sygnału prądowego z zadajnika zajmuje kilka sekund od momentu jego elektrycznego podłączenia do regulatora, które ma miejsce w tym przełączeniu. W przypadku źle zaprogramowanych falowników (jeśli zamiast lotnego startu mają ustawiony start po całkowitym zatrzymaniu) lub zaprogramowanego zbyt krótkiego czasu zwalniania (poniżej 10 sekund) przy zaniku prądowego sygnału sterującego, przełączenie to może nawet doprowadzić do chwilowego odstawienia falowników. Wówczas należy natychmiast załączyć je ponownie. Przełączenie to nie wymaga dodatkowych operacji.

Przełączanie z trybu synchronizacji do trybu pracy ręcznej jest operacją nie wymagającą żadnych dodatkowych czynności. Przełączenie inaczej niż w powyższym przypadku praktycznie nie powoduje zaniku sygnału sterującego wysyłanego do falowników - elektryczne odcięcie sterownika z obwodu regulacji odbywa się na tyle szybko, że pozostaje właściwie niezauważone przez falowniki.

Przełączanie z trybu synchronizacji do trybu pracy automatycznej może wiązać się z gwałtowną zmianą wysterowania falowników pomp poprzecznych i obiegowych, gdy zadane wartości wysterowań nie są prawidłowo ustawione. Aby przełączenie było łagodne, należy sprawdzić poprawność wszystkich parametrów jeszcze w trybie synchronizacji.



Asysta przy zdalnej zmianie programu regulatora

Część parametrów takich, jak zakresy przyrządów pomiarowych oraz konfiguracje programu takie, jak kolejność wyświetlania parametrów, niektóre progi zapalania lampek alarmowych itp. są trwale zakodowane w programie sterownika. Nie można tego zmienić z poziomu obsługi (programowania parametrów stałych czy paczek czasowych), ponieważ są to zbyt newralgiczne dla działania regulatora wielkości. Takie zmiany występują stosunkowo rzadko. Zmiana programu regulatora zwykle prowadzona jest bezpośrednio przez pracowników firmy Praterm. Polega ona na podłączeniu notebooka kablem modemowym do RS232/0 sterownika i uruchomieniu na notebooku odpowiedniego programu. Ta operacja jednak może też zostać przeprowadzona z wykorzystaniem serwera SZARP, który w normalnej pracy jest podłączony przez RS232/0 do sterownika w celu zbierania i rejestracji danych. Pracownicy firmy Praterm mogą zdalnie - z wykorzystaniem Internetu - na serwerze SZARP uruchomić program do zmiany programu regulatora, fizycznie nie będąc przy sterowniku. Dzięki temu przy ewentualnej konieczności zmiany programu (np. po wymianie uszkodzonego przetwornika pomiarowego na nowy o innym zakresie) możliwa jest szybka operacja zmiany, bez konieczności przyjazdu na miejsce. Zdalna zmiana programu regulatora wymaga pomocy pracowników obsługi znajdującej się bezpośrednio przy sterowniku:

  1. Jeżeli regulator jest w trybie pracy automatycznej, przełączyć w tryb synchronizacji zgodnie z podanymi w niniejszej instrukcji wskazówkami.
  2. Jeżeli regulator jest w trybie synchronizacji, przełączyć w tryb pracy ręcznej zgodnie z podanymi w niniejszej instrukcji wskazówkami. Zaleca się do czasu zakończenia programowania, aby nie zmieniać ustawień potencjometrów zadajników sygnałów prądowych do falowników.
  3. Spisać wszystkie wartości zaprogramowanych paczek i parametrów stałych.
  4. Otworzyć drzwiczki z manipulatorem i panelem i wypiąć ze sterownika wtyczkę sieci RS'owej z gniazda RS485/1 - zielona wtyczka z 3-ma przewodami na dole po lewej stronie sterownika.
  5. Poinformować o gotowości do rozpoczęcia zmiany programu regulatora.
  6. Po zakończeniu zmiany programu sterownik sam zresetuje się. Zapali się lampka Awaria regulatora i zacznie dzwonić alarm - należy go skasować.
  7. Wpiąć z powrotem wtyczkę sieci RS'owej do gniazda RS485/1.
  8. Ustawić wszystkie zaprogramowane paczki i parametry stałe według spisanych wcześniej wartości. W szczególności należy pamiętać o wprowadzeniu właściwego kodu zabezpieczającego (w zależności od wersji pamięci EPROM programowany on jest w parametrach stałych na funkcji 99 lub na funkcji specjalnej AC), jeśli w danym regulatorze taka pozycja występuje.
  9. Przełączyć regulator z trybu pracy ręcznej w tryb synchronizacji zgodnie z podanymi w niniejszej instrukcji wskazówkami.
  10. W trybie synchronizacji regulator powinien pozostać kilka minut. Jest to niezbędne do przepisania niektórych parametrów.
  11. Jeżeli przed zmianą programu regulator znajdował się w trybie pracy automatycznej, należy go przełączyć w ten tryb zgodnie z podanymi w niniejszej instrukcji wskazówkami.

Wartości wyświetlane

numer opis
stały wyświetlacz temperatura w kolumnie
nE Wersja pamięci EPROM: 3006
nL
nb
nP Wersja programu technologicznego: 3001
02 wysterowanie falownika zmiękczalni [%] (nie wykorzystywane)
03 wysterowanie falownika zmiękczalni z zadajnika (nie wykorzystywane) [%]
10 zadany dobowy przepływ wody zmiękczonej [m3/h]
11 przepływ wody zmiękczonej do określenia min i max [m3/h]
12 średni dobowy przepływ wody zmiękczonej [m3/h]
20 minimalny przepływ wody zmiękczonej [m3/h]
21 przepływ wody zmiękczonej [m3/h]
22 maksymalny przepływ wody zmiękczonej [m3/h]
30 temperatura w kolektorze za kotłami [°C]
31 temperatura w zbiorniku [°C]
40 zadane ciśnienie w kolumnie [kPa]
41 ciśnienie w kolumnie [kPa]
50 poziom w zbiorniku [%]
72 temperatura za wymiennikiem gorącym n.p. [°C]
73 temperatura za wymiennikiem gorącym w.p. [°C]
74 temperatura przed podgrz. wody zmiękczonej n.p. [°C]
80 zadana temperatura za podgrzewaczem [°C]
81 temperatura za podgrzewaczem [°C]
91 długość impulsu siłownika wody gorącej [s]
92 długość impulsu siłownika podgrzewacza [s]
93 długość impulsu siłownika zmiękczalni [s]
97 Stan wejść logicznych 1-4
98 Stan wejść logicznych 5-8

Panele wyświetlaczy

cisnienie w kolumnie poziom w zbiorniku
temperatura zbiornika przpelyw wody zmiekczonej

Wartości stałe

numer minimalna wartość maksymalna wartość domyślna wartość opis
10 0,1 9,9 3,0 zadany pobór wody zmiękczonej w pierwszej dobie
40 10 30 20 zadane cisnienie w kolumnie
80 60 95 70 zadana temperatura za podgrzewaczem
91 0,1 0,9 0,3 dlugosc impulsu silownika wody goracej: x.x [s]
92 0,1 0,9 0,3 dlugosc impulsu silownika podgrzewacza : x.x [s]
93 0,1 0,9 0,3 dlugosc impulsu silownika zmiekczalni : x.x [s]

Wejścia analogowe

numer opis
01 cisnienie w kolumnie odgazowywacza (4..20mA)
02 poziom wody w zbiorniku (4..20mA)
03 rezerwa (4..20mA)
04 cisnienie wody do odgazowywacza (4..20mA)
05 zadajnik pradowy falownika pompy (nie wykorzystywane) (4..20mA)
06 temperatura przed podgrz. wody zmiękczonej n.p. (0..200°C)
07 Temperatura za wymiennikiem gorącym n.p. (0..200°C)
08 Temperatura za wymiennikiem gorącym w.p. (0..200°C)
09 Temperatura za podgrzewaczem (0..200°C)
10 Temperatura wody w zbiorniku (0..200°C)
11 Temperatura wody w kolumnie (0..200°C)
12 Temperatura wody w kolektorze (0..200°C)

Wejścia logiczne

numer opis
01 praca automatyczna
02 synchronizacja
03 rezerwa
04 rezerwa
05 rezerwa
06 rezerwa
07 rezerwa
08 rezerwa

Wyjścia analogowe

numer opis
01 wysterowanie falowanika pompy stabilizujacej
02 rezerwa
03 rezerwa

Wyjścia przekaźnikowe

numer opis
01 praca automatyczna
02 otwieranie zaworu
03 zamykanie zaworu mieszania
04 rezerwa
05 rezerwa
06 otwieranie zaworu zmiękczalni
07 zamykanie zaworu zmiękczalni
08 rezerwa
09 rezerwa
10 rezerwa
11 rezerwa
12 rezerwa
13 rezerwa
14 rezerwa
15 rezerwa
16 buczek
17 rezerwa
