Regulator nadrzędny - instrukcja obsługi



Regulator nadrzędny jest obok regulatora przepływów częścią szafy nadrzędnej.

Szafa nadrzędna posiada dwa podstawowe tryby pracy: pracę w sezonie letnim oraz pracę w sezonie grzewczym. Wyboru jednego z tych trybów dokonuje się przy pomocy przełącznika na szafie. Prawidłowe ustawienie trybu pracy jest bardzo istotne, gdyż informacja ta przesyłana jest również do innych regulatorów (np. do regulatora przepływu, regulatorów odpływu) i w zależności od niej wybierane są różne algorytmy sterowania.



Praca regulatora

Podstawowym zadaniem sterownika nadrzędnego jest regulacja mocą ciepłowni. Sterownik nadrzędny może pracować wg jednego z dwóch algorytmów (w zależności od wyboru dokonanego na parametrze programowalnym nr 50) - algorytmu sterowania temperaturą wody wlotowej kotłów, w którym do regulacji mocą kotłów wykorzystywana jest pompa zmieszania gorącego lub algorytmu cyfrowego sterowania kotłów, w którym wyliczona moc jest przekazywana do kotłów za pośrednictwem serwera systemu SZARP.



Sposób wyliczania mocy odniesienia i widełek mocy



Moc odniesienia Qobl jest wyliczana na podstawie wyznaczonej temperatury odniesienia Tod (funkcja nr 00), aktualnej temperatury powrotów z sieci Tpow (pierwsze okienko na panelu wyświetlaczy) oraz przepływu w sieci (funkcja nr 30), przy czym do obliczeń brana jest średnia wartość przepływu z ostatniej godziny Gc1h.

Moc odniesienia każdego z odpływów wyliczana jest według następującego wzoru:

Qobl = Wydnsc(Tod - Tpow, Gc) (1.1)

gdzie:



Funkcja Wydnsc() została zdefiniowana w następujący sposób:


Formuła Wydnsc (1.2)

Temperatura odniesienia To jest wyliczana na podstawie temperatury sterującej Tste, temperatury normalnej Tnor oraz programowalnego współczynnika przewidywalności k.

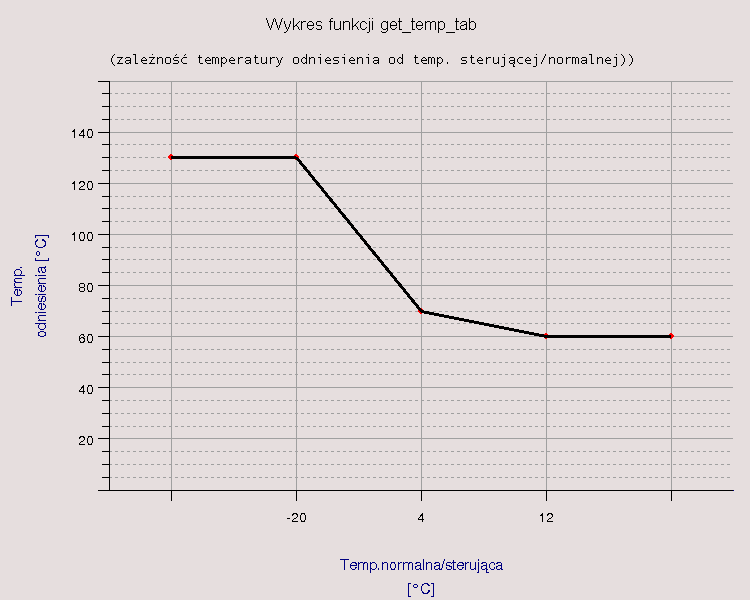

Temperatura odniesienia To jest wyliczana w dwóch krokach - najpierw wyliczane są jej dwie składowe:

gdzie:


1.3 (1.3)

Programowalna wartość KTwy/Tod_kor (funkcja 45) umożliwia przesunięcie ("podniesienie" lub "opuszczenie") całej charakterystyki.



Ostatecznie temperatura odniesienia To jest wyliczana wg wzoru:

Tod = Tono + (Tost - Tono) * k_przew, (1.4)

gdzie:



Głównym zadaniem regulatora nadrzędnego jest utrzymanie mocy ciepłowni wewnątrz widełek mocy.

Widełki mocy ciepłowni są wyznaczone w odmienny sposób dla sezonu letniego i zimowego. W sezonie letnim wartość ta wyliczana jest w następujący sposób (tylko, gdy regulator pracuje w trybie pracy w synchronizacji - w przeciwnym wypadku widełki nie są liczone):

corr_Q[MW] = (Twy24h[°C] - Twy_od[°C]) * Qc24h[MW] * 1/4[°C/%] * 1[%] (1.5)

Qmin[MW] = Qc24h[MW] - Qc24h[MW] * 10[%] - corr_Q[MW] (1.6)

Qmax[MW] = Qc24h[MW] + Qc24h[MW] * 10[%] - corr_Q[MW] (1.7)

gdzie:



Wzór 1.5 można zinterpretować następująco: na każde 4°C odchyłki średniodobowej temperatury wyjściowej Twy korekta corr_Q przekłada się na 1% mocy. Wartość minimalna Qmin (wzór 1.6) i maksymalna Qmax (wzór 1.7) mocy powstaje przez odpowiednio odjęcie lub dodanie 10% tej mocy oraz w obu przypadkach odjęcie korekty corr_Q.



W sezonie zimowym widełki wynoszą:

Qmin[MW] = Qobl - 0,8 MW (1.8)

Qmax[MW] = Qobl + 0,8 MW (1.9)

gdzie:



W zależności od wartości zaprogramowanej na funkcji nr 50 - sterowanie mocą może być realizowane wg dwóch różnych algorytmów.



Praca wg algorytmu z cyfrowym przesyłaniem zadanej mocy do kotłów.



Aby aktywować ten tryb pracy należy na parametrze programowalnym nr 50 wpisać wartość "0", w celu poprawnej współpracy ze sterownikami kotłów należy również zaprogramować wartość "0" na parametrze programowalnym nr 09 w sterownikach kotłów.

Algorytm wyliczania współczynnika Kpmk do korekcji mocy kotłów

Pierwszym krokiem jest wyliczenie korekty mocy dla kotłów wg następującego wzoru:

Formuła kpmk (1.10)

gdzie:



Regulator nadrzędny rozpoznaje czy kocioł pracuje czy nie na podstawie jego mocy rzeczywistej - za wartość graniczną przyjęto 0,25MW w przypadku kotła WR-10 i 0,1MW w przypadku kotła WR-5.



Jak widać, na wartość Kpmk składają się dwa czynniki: pierwszy (Qobl / Qodnsum) określa jaki jest stosunek zapotrzebowania na moc ciepłowni do sumy zaprogramowanych mocy kotłów. Jeżeli stosunek ten wynosi 100% - oznacza, to, że aktualnie zaprogramowana moc na wszystkich kotłach jest równa aktualnemu zapotrzebowaniu na moc ciepłowni Qobl. Jeżeli wynosiłby 200% - oznaczałoby to, że suma zaprogramowanych mocy kotłów jest o połowę za mała w stosunku do zapotrzebowania na moc Qobl, a zatem sterownik nadrzędny będzie musiał wysłać do kotłów informację o tym, że muszą one pracować z mocą równą 200% mocy zaprogramowanej. Ponieważ jednak moc ciepłowni jest zawsze mniejsza od sumy mocy wszystkich kotłów (ze względu na potrzeby własne ciepłowni) - stąd potrzebny jest drugi czynnik (Qobl / Qc1h), który wskazuje jaki jest stosunek mocy odniesienia do rzeczywistej mocy ciepłowni, czyli uwzględnia wydatek mocy na potrzeby własne.

Tak wyliczony współczynnik korekty mocy Kpmk jest następnie wysyłany przez sterownik nadrzędny do wszystkich kotłów, które wyliczają swoją moc odniesienia przemnażając zaprogramowaną moc zadaną przez Kpmk.



Przy tym algorytmie należy jeszcze zwrócić uwagę na dwie rzeczy:

Przykład

Przykład pochodzi z MPEC Tarnowskie Góry, ale jest uniwersalny dla wszystkich systemów ciepłowniczych, w których jest zaimplementowany opisywany algorytm.

Załóżmy, że obecnie na ciepłowni pracują kotły:

WR-10 nr 2 z zaprogramowaną wydajnością Qodn = 10[MW] i aktualną wydajnością Qkoc = 0[MW]

WR-10 nr 3 z zaprogramowaną wydajnością Qodn = 9[MW] i aktualną wydajnością Qkoc = 8[MW]

WR-10 nr 4 z zaprogramowaną wydajnością Qodn = 10[MW] i aktualną wydajnością Qkoc = 10[MW]

WR-25 nr 5 z zaprogramowaną wydajnością Qodn = 28[MW] i aktualną wydajnością Qkoc = 25[MW]

WR-25 nr 6 z zaprogramowaną wydajnością Qodn = 25[MW] i aktualną wydajnością Qkoc = 0[MW]

Moc obliczeniowa Qobl = 45[MW], natomiast moc ciepłowni z ostatniej godziny Qc1h = 43[MW]. Wówczas korzystając ze wzoru na Kpmk, możemy obliczyć jego wartość:


Formuła Kpmk-example (1.11)

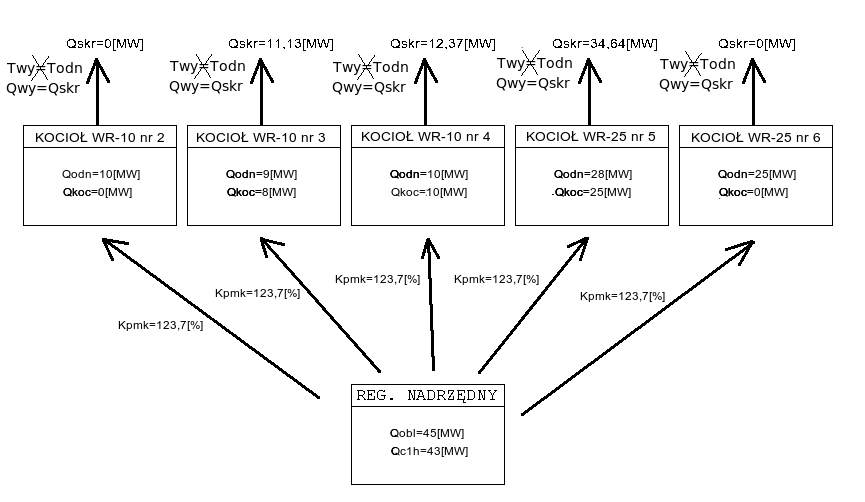

Na poniższym schemacie przedstawiono zespół kotłów pracujących według omawianego algorytmu zgodnie z powyższymi założeniami:

1.12 (1.12)

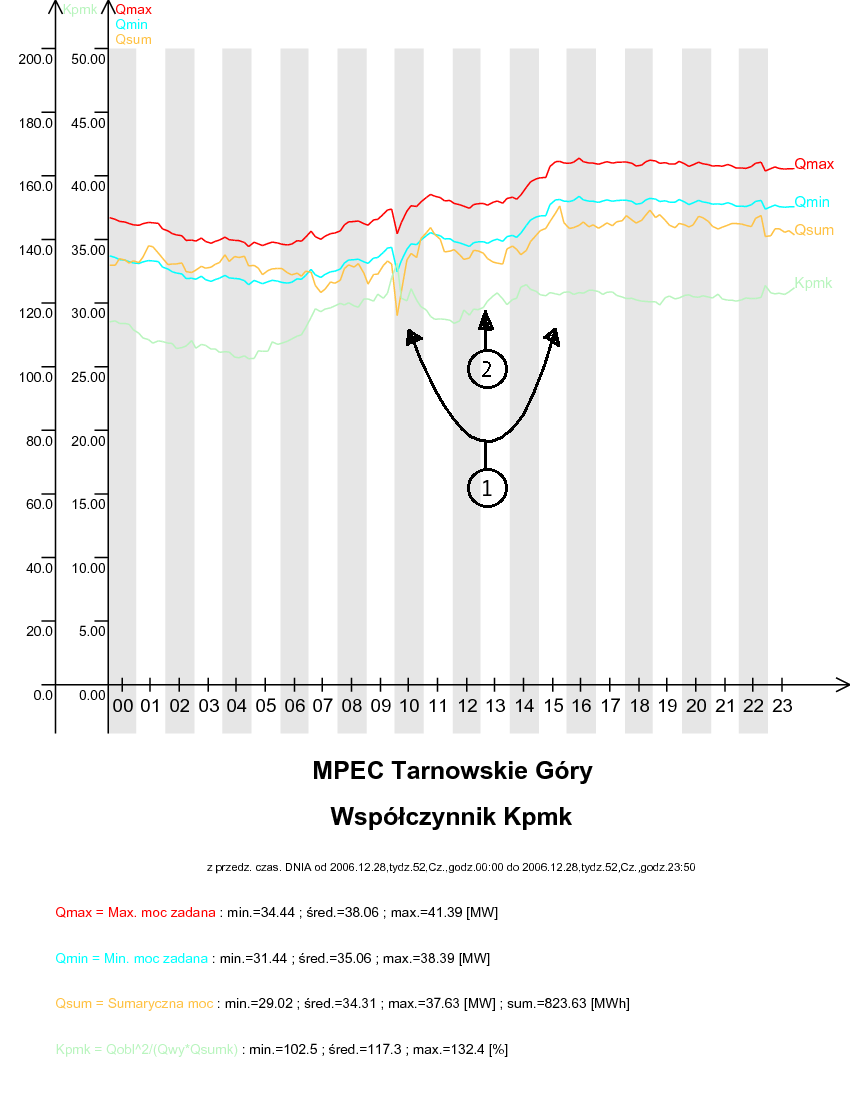

Poniższy (rzeczywisty) wykres pokazuje przykładowe zmiany współczynnika Kpmk w ciągu doby. Współczynnik rośnie, gdy "podnoszą się" widełki mocy (miejsce oznaczone 2), co pociąga za sobą wzrost mocy ciepłowni, a spada, gdy widełki mocy obniżają się (miejsce oznaczone 1).

1.13 (1.13)

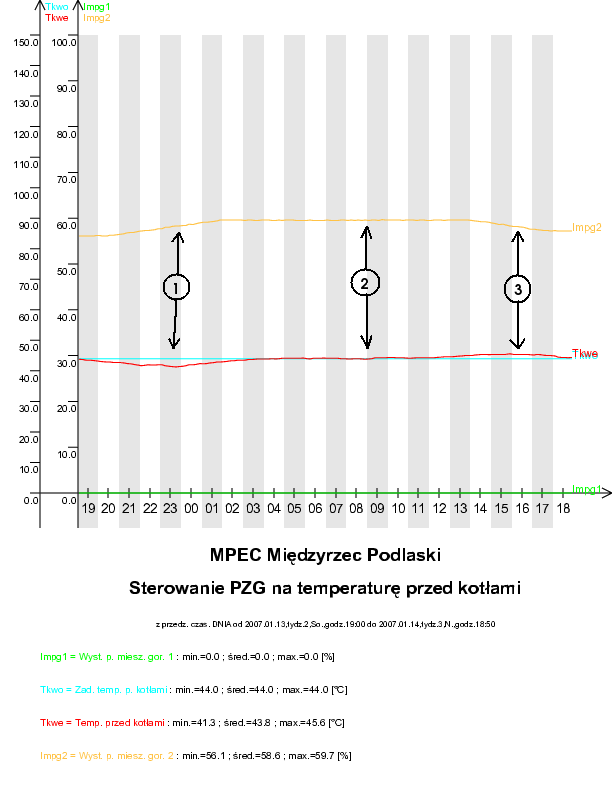

W tym trybie pracy oprócz wyliczania współczynnika Kpmk sterownik nadrzędny utrzymuje zadaną temperaturę w kolektorze przed kotłami (programowana i wyświetlana na funkcji nr 65). Do regulacji temperaturą w kolektorze przed kotłami jest wykorzystywana pompa zmieszania gorącego, okres regulacji wynosi 9 minut, a skok wysterowania falownika pompy - 0,1%. Sterowanie pompami PZG na utrzymanie temperatury przed kotłami jest przedstawione na poniższym (rzeczywistym) wykresie:

(1.14)

Jak widać - w sytuacji oznaczonej cyfrą 2 - gdy temperatura przed kotłami różni się od zadanej o nie więcej niż jeden 1°C - wysterowanie falownika nie zmienia się. Gdy temperatura jest jest za wysoka (sytuacja 3) - wysterowanie falownika spada, a gdy temperatura jest za niska (sytuacja 1) - wysterowanie falownika rośnie. Jak również można zauważyć - zmiany wysterowania falownika odbywają się bardzo powoli.



Praca wg algorytmu ze sterowaniem mocą kotłów za pośrednictwem pompy zmieszania gorącego



Aby aktywować ten tryb pracy należy na parametrze programowalnym nr 50 wpisać wartość "1", w celu poprawnej współpracy ze sterownikami kotłów należy również zaprogramować wartość "1" na parametrze programowalnym nr 09 w sterownikach kotłów.



Sterowanie mocą ciepłowni odbywa się w tym trybie pracy poprzez zmiany wysterowania falownika pompy zmieszania gorącego - a zatem poprzez zmiany temperatury w kolektorze przed kotłami.

Sterowanie przy pomocy przepływu zmieszania gorącego opiera się na tym, że sterowniki kotłów utrzymują w tym trybie pracy stałą temperaturę wody za kotłami - co wobec stałego przepływu przez kotły powoduje, że na moc ciepłowni można wpływać przy pomocy zmian temperatury wody przed kotłami - a tą można regulować właśnie poprzez zmianę przepływu zmieszania gorącego.

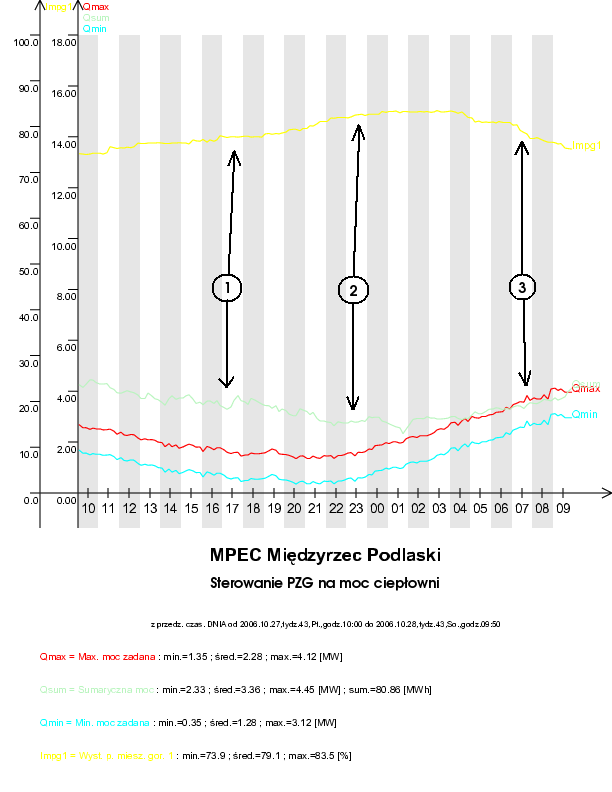

Sterowanie pompami zmieszania gorącego PZG na utrzymanie mocy ciepłowni przedstawiono na poniższym wykresie:

(1.15)

W sytuacji 3 - wzrasta zapotrzebowanie na moc ciepłowni (widełki mocy "podnoszą się"), wysterowanie pomp zmieszania gorącego spada - co powoduje wzrost mocy ciepłowni; w sytuacji 2 - zapotrzebowanie na moc stabilizuje się i wysterowanie pomp pozostaje stałe; sytuacja 1 jest odwrotna do 3 - widełki mocy "opadają", wysterowanie falownika rośnie - co powoduje spadek wydajności ciepłowni.



Współczynnik dyspozycji.

Algorytm wyliczania współczynnika dyspozycji

Współczynnik dyspozycji Wd jest wykorzystywany do stabilizacji ciśnienia dyspozycyjnego przez regulatory odpływów. Na jego wartość składają się dwie składowe: składowa pochodząca od temperatury sterującej Tste oraz składowa pochodząca od temperatury normalnej Tnor. Każda z nich jest obliczana przy użyciu funkcji get_wsp_pdysp.



Współczynnik dyspozycji jest wykorzystywany do stabilizacji ciśnienia dyspozycyjnego przez regulatory odpływów.

Jest to funkcja zdefiniowana w następujący sposób:

gdzie:

tx_wsp_pdysp - zadana wartość dla mnożnika ciśnienia dyspozycyjnego przy temperaturze +12°C (funkcja 12).



Tak więc funkcja get_wsp_pdysp dla temperatur (będących parametrem funkcji) większych bądź równych 6°C jest zdefiniowana jako:

Formuła wsp_pdysp-formula (1.16)
Dla temperatur (będących parametrem funkcji) mniejszych od 6°C funkcja zwraca zawsze 100%. Najmniejszą wartość jaką może zwrócić funkcja to 0%.

W pierwszym kroku wyliczane są składowe współczynnika dyspozycji:

gdzie:



Po wyliczeniu składowych w ten sposób ostateczna wartość współczynnika dyspozycji Wd wyliczana jest ze wzoru:

Formuła wsp_pdysp_sum (1.17)
gdzie:

Tryby pracy regulatora oraz przełączanie między nimi

Regulator może pracować w jednym z trzech trybów pracy, które są wybierane przy pomocy trójpozycyjnego przełącznika. Dostępne są następujące tryby pracy:

  1. Tryb pracy ręcznej, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "1 - Praca ręczna". Jest to tryb pracy awaryjnej. Wartości wysterowań są brane z zadajników z pominięciem regulatora - elektrycznie obwód jest zamknięty w ten sposób, że sygnały z zadajników na szafie są wprost (z pominięciem sterownika) podawane na wejścia elementów sterowanych. Tryb ten jest używany zazwyczaj podczas zmiany programu technologicznego oraz przy naprawach sterownika lub szafy. Korzystanie z tego trybu w innych sytuacjach jest zdecydowanie odradzane.
  2. Tryb synchronizacji, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "2 - Synchronizacja". Wartości wysterowań są brane z zadajników, przy czym w przepisywaniu wartości bierze udział regulator - fizycznie na wejścia elementów sterowanych podawane są sygnały z wyjść regulatora, przy czym przyjmują one dokładnie takie wartości, jakie mają wartości sygnały z zadajników na szafie. Jest to tryb przejściowy między trybem pracy ręcznej a automatycznej. Należy go wykorzystywać również w przypadku awarii w układzie sterowanym, jednak przy sprawnym regulatorze.
  3. Tryb pracy automatycznej, gdy pozycja przełącznika trybu pracy znajduje się w położeniu "3 - Praca automatyczna". Wartości wysterowań są dobierane przy pomocy algorytmów, których zadaniem jest regulacja. Jest to zalecany, prawidłowy tryb pracy.

Przełączanie z trybu pracy ręcznej do trybu synchronizacji jest kłopotliwym przełączeniem. W trybie synchronizacji regulator powiela sygnał z wejścia analogowego na wyjście prądowe, a w trybie pracy ręcznej jest elektrycznie odcięty od sygnałów z zadajników, dlatego też, zanim regulator zacznie prawidłowo powtarzać sygnał do falowników, musi go dokładnie zmierzyć. Z uwagi na filtracje przeciwzakłóceniowe dokładny pomiar sygnału prądowego z zadajnika zajmuje kilka sekund od momentu jego elektrycznego podłączenia do regulatora, które ma miejsce w tym przełączeniu. W przypadku źle zaprogramowanych falowników (jeśli zamiast lotnego startu mają ustawiony start po całkowitym zatrzymaniu) lub zaprogramowanego zbyt krótkiego czasu zwalniania (poniżej 10 sekund) przy zaniku prądowego sygnału sterującego, przełączenie to może nawet doprowadzić do chwilowego odstawienia falowników. Wówczas należy natychmiast załączyć je ponownie. Przełączenie to nie wymaga dodatkowych operacji.

Przełączanie z trybu synchronizacji do trybu pracy ręcznej jest operacją nie wymagającą żadnych dodatkowych czynności. Przełączenie inaczej niż w powyższym przypadku praktycznie nie powoduje zaniku sygnału sterującego wysyłanego do falowników - elektryczne odcięcie sterownika z obwodu regulacji odbywa się na tyle szybko, że pozostaje właściwie niezauważone przez falowniki.

Przełączanie z trybu synchronizacji do trybu pracy automatycznej może wiązać się z gwałtowną zmianą wysterowania falowników pomp poprzecznych i obiegowych, gdy zadane wartości wysterowań nie są prawidłowo ustawione. Aby przełączenie było łagodne, należy sprawdzić poprawność wszystkich parametrów jeszcze w trybie synchronizacji.



Asysta przy zdalnej zmianie programu regulatora

Część parametrów takich, jak zakresy przyrządów pomiarowych oraz konfiguracje programu takie, jak kolejność wyświetlania parametrów, niektóre progi zapalania lampek alarmowych itp. są trwale zakodowane w programie sterownika. Nie można tego zmienić z poziomu obsługi (programowania parametrów stałych czy paczek czasowych), ponieważ są to zbyt newralgiczne dla działania regulatora wielkości. Takie zmiany występują stosunkowo rzadko. Zmiana programu regulatora zwykle prowadzona jest bezpośrednio przez pracowników firmy Praterm. Polega ona na połączenie notebooka kablem modemowym do RS232/0 sterownika i uruchomienie na notebooku odpowiedniego programu. Ta operacja jednak może też zostać przeprowadzona z wykorzystaniem serwera SZARP, który w normalnej pracy jest podłączony przez RS232/0 do sterownika w celu zbierania i rejestracji danych. Pracownicy firmy Praterm mogą zdalnie - z wykorzystaniem Internetu - na serwerze SZARP uruchomić program do zmiany programu regulatora, fizycznie nie będąc przy sterowniku. Dzięki temu przy ewentualnej konieczności zmiany programu (np. po wymianie uszkodzonego przetwornika pomiarowego na nowy o innym zakresie) możliwa jest szybka operacja zmiany, bez konieczności przyjazdu na miejsce. Zdalna zmiana programu regulatora wymaga pomocy pracowników obsługi znajdującej się bezpośrednio przy sterowniku:

  1. Jeżeli regulator jest w trybie pracy automatycznej, przełączyć w tryb synchronizacji zgodnie z podanymi w niniejszej instrukcji wskazówkami.
  2. Jeżeli regulator jest w trybie synchronizacji, przełączyć w tryb pracy ręcznej zgodnie z podanymi w niniejszej instrukcji wskazówkami. Zaleca się do czasu zakończenia programowania, aby nie zmieniać ustawień potencjometrów zadajników sygnałów prądowych do falowników.
  3. Spisać wszystkie wartości zaprogramowanych paczek i parametrów stałych.
  4. Otworzyć drzwiczki z manipulatorem i panelem i wypiąć ze sterownika wtyczkę sieci RS'owej z gniazda RS485/1 - zielona wtyczka z 3-ma przewodami na dole po lewej stronie sterownika.
  5. Poinformować o gotowości do rozpoczęcia zmiany programu regulatora.
  6. Po zakończeniu zmiany programu sterownik sam zresetuje się. Zapali się lampka Awaria regulatora i zacznie dzwonić alarm - należy go skasować.
  7. Wpiąć z powrotem wtyczkę sieci RS'owej do gniazda RS485/1.
  8. Ustawić wszystkie zaprogramowane paczki i parametry stałe według spisanych wcześniej wartości. W szczególności należy pamiętać o wprowadzeniu właściwego kodu zabezpieczającego w parametrach stałych na funkcji 99.
  9. Przełączyć regulator z trybu pracy ręcznej w tryb synchronizacji zgodnie z podanymi w niniejszej instrukcji wskazówkami.
  10. W trybie synchronizacji regulator powinien pozostać kilka minut. Jest to niezbędne do przepisania niektórych parametrów.
  11. Jeżeli przed zmianą programu regulator znajdował się w trybie pracy automatycznej, należy go przełączyć w ten tryb zgodnie z podanymi w niniejszej instrukcji wskazówkami.


Znaczenie poszczególnych funkcji

Wyświetlacz stały [TEMPERATURA WYJ] - Temp. wyjściowa - Temperatura wody wyjściowej do sieci c.o. (Twy) [°C] - Pomiar z czujnika Pt100, zakres przetwarzania 0..200°C, wejście 10.

00 - Temp. odniesienia - Temperatura z tabeli (To) [°C] - Temperatura wyjściowa odniesienia. W sezonie zimowym wyliczana na podstawie temp. zewnętrznej, w sezonie letnim - programowana na funkcji 00.

01 - Temp. za kotłami - Temperatura wody w kolektorze za kotłami (Tkwy) [°C] - Pomiar - czujnik Pt100, zakres przetwarzania 0..200°C.

02 - Temp. zewnętrzna - Temperatura zewnętrzna (Tze) [°C] - Pomiar - czujnik Pt100, zakres przetwarzania -30..70°C.

03 - Temp. na słońcu - Temperatura zewnętrzna na słońcu (Tslo) [°C] - Pomiar - czujnik Pt100, zakres przetwarzania -30..70°C.

04 - Wyst. fal. p. mie. - Aktualne wysterowanie falownika pompy mieszającej (imp_g) [%] - Przedstawia aktualne wysterowanie falownika pompy mieszającej

Wartość wysterowania przekłada się liniowo na częstotliwość tzn. można przyjąć, że każdy 1 % wysterowania falownika oznacza zmianę częstotliwości o 0.5 Hz.

05 - Wyst. fal. pompy mieszającej z zadajnika (ig_z) [%] - Sygnał prądowy

10 - Temp. normalna - Temperatura normalna średnia 24-godz. (Tnor) [°C] - Arytmetyczna średnia krocząca z temperatury zewnętrznej z ostatnich 24 godzin. Jest ona uaktualniana co jedną godzinę

11 - Temp. sterująca - Temperatura sterująca (Tste) [°C] - jest to skorygowana temperatura "normalna" (funkcja 10) wykorzystywana do obliczenia mocy odniesienia; na wielkość korekty wpływ mają: temperatura zewnętrzna na słońcu (funkcja 03), współczynnik wpływu słońca (funkcja 91), prędkość wiatru (funkcja 70), współczynnik wpływu wiatru (funkcja 92), sumaryczna korekta temperatury zewnętrznej (funkcja 86); jest wykorzystywana do sterowania tylko w zimie.

12 - Wsp. dysp. Tzew=12°C - Współczynnik dyspozycji przy Tzew=12°C (Wpd) [%] - służy do wyliczenia współczynnika dyspozycji z zależności od temperatury zewnętrznej.

13 - Akt. wsp. dysp. - Aktualny współczynnik dyspozycji (Wp) [%] - wartość wyliczana na podstawie temperatury zewnętrznej i sterującej.

15 - średnia godzinna temperatura wyjściowa [°C]

16 - Qobl^2/(Qwy*Qsumk) - Korekta procentowa mocy do utrzymania dla kotłów (Kpmk) [%] - korekta wyliczana na podstawie mocy obliczeniowej, wydajności ciepłowni i zaprogramowanej proporcji wydajności kotłów.

20 - Min. moc zadana - Minimalna moc zadana (Qmin) [MW] - Dolna wartość widełek mocy (moc odniesienia pomniejszona o 4MW); ma znaczenie tylko w zimie.

21 - Wydajność - Moc wyjściowa (Qwy) [MW] - Aktualna moc ciepłowni policzona z ostatnich dziesięciu minut na podstawie temperatury wyjściowej (wartość wyświetlana na wyświetlaczu stałym), powrotnej (wartość wyświetlana na pozycji 1 panelu wyświetlaczy) oraz przepływu ciepłowni (wartość wyświetlana na pozycji 3 panelu wyświetlaczy).

22 - Max. moc zadana - Maksymalna moc zadana (Qmax) [MW] - Górna wartość widełek mocy (moc odniesienia powiększona o 4MW); ma znaczenie tylko w zimie.

23 - Moc obliczeniowa sumaryczna (Qobl) [MW] - liczona jako suma mocy obliczeniowych miasta i małego obiegu

25 - Moc deficytowa - Moc deficytowa (Qd24) [MW] - Jest obliczona jako różnica mocy odniesienia oraz aktualnej mocy ciepłowni(funkcja 21); wyświetlana jest średnia krocząca z ostatniej doby

26 - Max. moc kotłów - Maksymalna moc kotłów (Qm_s) [MW] - suma mocy maksymalnych wszystkich kotłów

30 - Przepływ - Aktualny przepływ w sieci c.o. (Gwy) [t/h] - Aktualny przepływ ciepłowni

31 - przepływ systemu (wartość średnia 3-minutowa) [t/h] - Uśredniony przepływ ciepłowni z ostatnich trzech minut.

40 - Czy choć jeden kocioł jest w analizie (cyc2) [-]

42 - Prędkość wiatru (Pred) [m/s] - Aktualna wartość prędkości wiatru (parametr pobierany z komputera).

45 - Korekta do Twy - Korekta do temperatury odniesienia na sieć (KTwy) [°C] - używana w pracy ręcznej i synchronizacji.

45 - Korekta do Twy - Korekta do temperatury odniesienia na sieć (KTwy) [°C] - wartość programowana na funkcji 45 - pozwala to wprowadzić dodatkową korektę do wyliczanej temperatury odniesienia na sieć

46 - Temp. wyjść. 24h - Średnia dobowa temperatura wody wyjściowej (Twy24) [°C] - średnia krocząca temperatury wyjściowej na sieć z ostatnich 24h

50 - Tryb pracy moc/temp. - Numer algorytmu (ModK) [-] - wartość programowana, służy do wyboru jednego z dwóch dostępnych algorytmów pracy ("0" - nowy algorytm z cyfrowym przesyłaniem zadanej mocy do kotłów, "1" - stary algorytm - ze sterowaniem mocą ciepłowni za pośrednictwem pompy zmieszania gorącego);

52 - Wsp. przewidywalności - Współczynnik przewidywalności (k) [%] - określa wpływ temperatury normalnej i temperatury sterującej na temperaturę odniesienia oraz współczynnik dyspozycji.

65 - Zad. temp. p. kotłami - Zadana temperatura wody przed kotłami (Tkwo) [°C] - Wartość programowana na funkcji nr 65 - zadana temperatura w kolektorze przed kotłami do utrzymania; ma znaczenie tylko podczas pracy w tzw. nowym algorytmie sterującym (na funkcji nr 50 wartość 0).

66 - Temp. przed kotłami - Temperatura wody przed kotłami (Tkwe) [°C] - temperatura w kolektorze przed kotłami; ponieważ brak odpowiedniego czujnika pomiarowego - jaką tą wartość przyjmuje się temperaturę przed kotłem pracującym z najwyższą mocą; jest to wartość przesyłana cyfrowo z regulatorów kotłów

86 - Sumaryczna korekta - Sumaryczna korekta od temperatury zewnętrznej (corr) [°C] - korekta do temperatury sterującej pochodząca od temperatury zewnętrznej mająca na celu uwzględnienie tendencji zmian temperatury zewnętrznej, wyliczana w następujący sposób:

corr = Tz3h - Tz24h + Tz3h - Tz_l3h + Tz6h - Tz_l6h + Tz12h - Tz_l12h + Tz24h - Tz_l24h, gdzie:

Tzxh - średnia temp. zewnętrzna z ostatnich x godzin [°C]

Tz_lxh - średnia temp. zewnętrzna z ostatnich x godzin z poprzedniej doby [°C]

90 - temperatura zewnętrzna przy starcie sterownika [°C] - Parametr programowalny na funkcji 90, który jest podstawiany do wszystkich wartości średnich temperatur zewnętrznych, gdy sterownik nie posiada jeszcze rzeczywistych temperatur średnich niezbędnych do wyliczenia korekt temp. sterującej. Dlatego też po każdorazowym przeprogramowaniu sterownika jako temperaturę "startu" należy ustawić wartość temperatury sterującej (funkcja 11) bezpośrednio sprzed programowania.

91 - Wpływ słońca - Współczynnik wpływu słońca (k_s) [°C/°C] - Parametr programowalny na funkcji 91 ustalający w jakim stopniu pomiar temperatury "na słońcu" wpływa na temp. sterującą.

92 - Wpływ wiatru - Współczynnik wpływu wiatru (k_w) [°C/m/s] - Parametr programowalny na funkcji 92 ustalający w jakim stopniu prędkość wiatru wpływa na temp. sterującą.

97 - Stan wejść logicznych 1-4 - Na poszczególnych pozycjach wyświetlacza pokazywane są stany wejść logicznych: zwarte = "1", rozwarte = "0". Pozycje liczone są od lewej strony: pierwsza cyfra pokazuje stan wejścia logicznego nr 1, druga stan wejścia logicznego nr 2, itd.

98 - Stan wejść logicznych 5-8 - Podobnie jak funkcja 97, ale dla wejść 5-8

99 - Stan wejść logicznych 5-8 - umożliwia dostęp do parametrów programowalnych.



Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 1 - Temp. powrotna - Temperatura wody powrotnej z sieci c.o. (Tpow) [°C] - Pomiar z czujnika Pt100, zakres przetwarzania 0..200°C, wejście 9 .

Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 2 - Temp. zewnętrzna - Temperatura zewnętrzna (Tze) [°C] - Pomiar - czujnik Pt100, zakres przetwarzania -30..70°C.

Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 3 - Przepływ - Aktualny przepływ w sieci c.o. (Gwy) [t/h] - - Aktualny przepływ ciepłowni.

Panel wyświetlaczy nr 2, pozycja na wyświetlaczu: 4 - Wydajność - Moc wyjściowa (Qwy) [MW] - Aktualna moc ciepłowni policzona z ostatnich dziesięciu minut na podstawie temperatury wyjściowej (wartość wyświetlana na wyświetlaczu stałym), powrotnej (wartość wyświetlana na pozycji 1 panelu wyświetlaczy) oraz przepływu ciepłowni (wartość wyświetlana na pozycji 3 panelu wyświetlaczy).



Wartości wyświetlane

numer opis
stały wyświetlacz Temp. wyjściowa - Temperatura wody wyjściowej do sieci c.o. (Twy) [°C]
nE Wersja pamięci EPROM: 3006
nL
nb
nP Wersja programu technologicznego: 9004
00 Temp. odniesienia - Temperatura z tabeli (To) [°C]
01 Temp. za kotłami - Temperatura wody w kolektorze za kotłami (Tkwy) [°C]
02 Temp. zewnętrzna - Temperatura zewnętrzna (Tze) [°C]
03 Temp. na słońcu - Temperatura zewnętrzna na słońcu (Tslo) [°C]
04 Wyst. fal. p. mie. - Aktualne wysterowanie falownika pompy mieszającej (imp_g) [%]
05 Wyst. fal. pompy mieszającej z zadajnika (ig_z) [%]
10 Temp. normalna - Temperatura normalna średnia 24-godz. (Tnor) [°C]
11 Temp. sterująca - Temperatura sterująca (Tste) [°C]
12 Wsp. dysp. Tzew=12°C - Współczynnik dyspozycji przy Tzew=12°C (Wpd) [%]
13 Akt. wsp. dysp. - Aktualny współczynnik dyspozycji (Wp) [%]
14 rezerwa
15 średnia godzinna temperatura wyjściowa [°C]
16 Qobl^2/(Qwy*Qsumk) - Korekta procentowa mocy do utrzymania dla kotłów (Kpmk) [%]
20 Min. moc zadana - Minimalna moc zadana (Qmin) [MW]
21 Wydajność - Moc wyjściowa (Qwy) [MW]
22 Max. moc zadana - Maksymalna moc zadana (Qmax) [MW]
23 Moc obliczeniowa sumaryczna (Qobl) [MW]
25 Moc deficytowa - Moc deficytowa (Qd24) [MW]
26 Max. moc kotłów - Maksymalna moc kotłów (Qm_s) [MW]
30 Przepływ - Aktualny przepływ w sieci c.o. (Gwy) [t/h]
31 przepływ systemu (wartość średnia 3-minutowa) [t/h]
40 Czy choć jeden kocioł jest w analizie (cyc2) [-]
42 Prędkość wiatru (Pred) [m/s]
45 Korekta do Twy - Korekta do temperatury odniesienia na sieć (KTwy) [°C]
46 Temp. wyjść. 24h - Średnia dobowa temperatura wody wyjściowej (Twy24) [°C]
50 Tryb pracy moc/temp. - Numer algorytmu (ModK) [-]
52 Wsp. przewidywalności - Współczynnik przewidywalności (k) [%]
65 Zad. temp. p. kotłami - Zadana temperatura wody przed kotłami (Tkwo) [°C]
66 Temp. przed kotłami - Temperatura wody przed kotłami (Tkwe) [°C]
67 Temperatura kotła - Temperatura kotła (Tkwek) [-]
86 Sumaryczna korekta - Sumaryczna korekta od temperatury zewnętrznej (corr) [°C]
90 temperatura zewnętrzna przy starcie sterownika [°C]
91 Wpływ słońca - Współczynnik wpływu słońca (k_s) [°C/°C]
92 Wpływ wiatru - Współczynnik wpływu wiatru (k_w) [°C/m/s]
93 czas regulacji pompą mieszajacą przy pracy na moc [s]
94 czas regulacji pompą mieszającą przy pracy na temperaturę przed kotłami [s]
97 Stan wejść logicznych 1-4
98 Stan wejść logicznych 5-8

Panele wyświetlaczy

Temp. powrotna - Temperatura wody powrotnej z sieci c.o. (Tpow) [°C] Temp. zewnętrzna - Temperatura zewnętrzna (Tze) [°C]
Przepływ - Aktualny przepływ w sieci c.o. (Gwy) [t/h] Wydajność - Moc wyjściowa (Qwy) [MW]

Wartości stałe

numer minimalna wartość maksymalna wartość domyślna wartość opis
00 54 140 80 Temp. odniesienia - Temperatura z tabeli (To) [°C]
12 0 100 70 Wsp. dysp. Tzew=12°C - Współczynnik dyspozycji przy Tzew=12°C (Wpd) [%]
45 -15,0 15,0 2,0 Korekta do Twy - Korekta do temperatury odniesienia na sieć (KTwy) [°C]
50 0 1 0 Tryb pracy moc/temp. - Numer algorytmu (ModK) [-]
52 0 100 100 Wsp. przewidywalności - Współczynnik przewidywalności (k) [%]
66 50,0 80,0 65,0 Zad. temp. p. kotłami - Zadana temperatura wody przed kotłami (Tkwo) [°C]
67 0 2 0 Temperatura kotła - Temperatura kotła (Tkwek) [-]
90 -20,0 20,0 0,0 temperatura zewnętrzna przy starcie sterownika
91 0,0 1,0 0,0 Wpływ słońca - Współczynnik wpływu słońca (k_s) [°C/°C]
92 0,0 1,0 0,0 Wpływ wiatru - Współczynnik wpływu wiatru (k_w) [°C/m/s]
93 10 90 30 kod dostępu do parametrów programowalnych
94 100 600 540 czas regulacji pompą mieszającą przy pracy na temperaturę przed kotłami

Wejścia analogowe

numer opis
01 Przepływ - Aktualny przepływ w sieci c.o. (Gwy) (4..20mA)
02 przepływ mieszania gorącego (4..20mA)
03 rezerwa (4..20mA)
04 rezerwa (4..20mA)
05 Wyst. fal. pompy mieszającej z zadajnika (ig_z) (4..20mA)
06 rezerwa (4..20mA)
07 rezerwa (0..200°C)
08 Temp. za kotłami - Temperatura wody w kolektorze za kotłami (Tkwy) (0..200°C)
09 Temp. powrotna - Temperatura wody powrotnej z sieci c.o. (Tpow) (0..200°C)
10 Temp. wyjściowa - Temperatura wody wyjściowej do sieci c.o. (Twy) (0..200°C)
11 Temp. na słońcu - Temperatura zewnętrzna na słońcu (Tslo) (-30..70°C)
12 Temp. zewnętrzna - Temperatura zewnętrzna (Tze) (-30..70°C)

Wejścia logiczne

numer opis
01 praca automatyczna
02 synchronizacja
03 sezon zimowy
04 rezerwa
05 rezerwa
06 rezerwa
07 test sygnalizacji
08 kasowanie awarii

Wyjścia analogowe

numer opis
01 Wyst. fal. p. mie. - Aktualne wysterowanie falownika pompy mieszającej (imp_g) [%]
02 rezerwa
03 rezerwa

Wyjścia przekaźnikowe

numer opis
01 praca automatyczna
02 rezerwa
03 rezerwa
04 rezerwa
05 rezerwa
06 sygnalizacja transmisji z komputera
07 sygnalizacja trybu pracy
08 średnia dobowa temperatura na sieć w normie
09 sygnalizacja braku transmisji
10 "ocieplenie"
11 koniec zakresu regulacji przepływem mieszania
12 "ochlodzenie"
13 rezerwa
14 rezerwa
15 rezerwa
16 buczek
17 rezerwa

Instrukcja obsługi regulatora Z-Elektronik
Instrukcja obsługi panelu blokad
Deklaracja zgodności CE regulatora Z-Elektronik

Automatically generated by DOCGEN on 2017.07.19 09:55:21
based on /var/szarp/programy/trunk/swiecie/3006/siecwyk.c
