Regulator przepompowni - instrukcja obsługi
Głównym zadaniem regulatora przepompowni jest utrzymywanie zadanego ciśnienia dyspozycyjnego za pompami (funkcja 07) wokół zadanej wartości (funkcja 11), według algorytmu utrzymywania ciśnienia dyspozycyjnego za pompami.
Algorytm utrzymywania ciśnienia dyspozycyjnego za pompami
Celem algorytmu jest utrzymywanie ciśnienia dyspozycyjnego za pompami z tolerancją +/- 0,003MPa pod warunkiem, że ciśnienie dyspozycyjne przed pompami będzie większe od pewnej wartości wyznaczonej jako różnica minimalnego ciśnienia dyspozycyjnego na ciepłowni i zadanej różnicy ciśnienia dyspozycyjnego. Jeżeli aktualna wartość ciśnienia przed pompami będzie mniejsza od wspomnianej różnicy następuje zmniejszenie wysterowania pompy o 0,1% i nie są wykonywane żadne dodatkowe czynności, w przeciwnym wypadku, gdy ciśnienie dyspozycyjne za pompami będzie mniejsze od dolnej granicy widełek dyspozycji (wartość zadana ciśnienia dyspozycyjnego - 0,003MPa) następuje zwiększenie wysterowania falownika pompy przewałowej o 0,2%, gdy natomiast ciśnienie dyspozycyjne za pompami będzie większe od górnej granicy widełek dyspozycji (wartość zadana ciśnienia dyspozycyjnego + 0,003MPa) następuje zmniejszenie wysterowania falownika pompy przewałowej o 0,2%. Cykl regulacji został ustalony na 30 sekund. Poniżej przedstawiono zapis algorytmu regulacji w pseudokodzie:
1 | delta = 0,003;
|
2 | aux = wsp_pdysp;
|
3 | jeżeli (aux == 0) to aux = 100;
|
4 |
|
5 | Pdysp_min = Pdysp_od * aux / 100.0 - delta;
|
6 | Pdysp_max = Pdysp_od * aux / 100.0 + delta;
|
7 |
|
8 | jeżeli (DPdP <= 0) lub (transmisja == NO) to DPdP = 0,047;
|
9 | DP_od = DPdP - d_DP;
|
10 |
|
11 | jeżeli (DPpp < DP_od) to
|
12 | imp_pump = imp_pump - 0,1;
|
13 | w przeciwnym wypadku
|
14 | jeżeli (DPzp < Pdysp_min) to
|
15 | imp_pump = imp_pump + 0,2;
|
16 | w przeciwnym wypadku
|
17 | jeżeli (DPzp > Pdysp_max) to
|
18 | imp_pump = imp_pump - 0,2;
|
19 |
|
20 | jeżeli imp_pump <= 5 to
|
21 | imp_pump = 5;
|
22 |
|
23 | jeżeli imp_pump >= 100 to
|
24 | imp_pump = 100;
|
25 |
|
gdzie:
delta - stała pomocnicza 0,003 MPa.
Pdysp_min - minimalna wartość ciśnienia dyspozycyjnego, wartość wyświetlana na funkcji 20.
Pdysp_max - maksymalna wartość ciśnienia dyspozycyjnego, wartość wyświetlana na funkcji 21.
imp_pump - aktualna wartość wysterowania falownika pompy przewałowej wyrażona w procentach, wartość wyświetlana na funkcji 50.
aux - zmienna pomocnicza tymczasowa, przechowująca wartość współczynnika dyspozycji, który jest opisany poniżej.
transmisja - zmienna mogąca przyjąć jedną z dwóch wartości "YES" lub "NO". Gdy przyjmuje wartość "YES" oznacza to poprawną i bezbłędną transmisję sterownika z komputerem, w przeciwnym wypadku oznacza wartość błędną lub brak transmisji z komputerem.
DPdP - minimalna wartość ciśnienia dyspozycyjnego na ciepłowni, wartość wyświetlana na funkcji 08.
d_DP - zadana wartość ciśnienia dyspozycyjnego, wartość programowana i wyświetlana na funkcji 09
DP_od - zmienna pomocnicza będąca różnicą wartości DPdp i d_DP
DPpp - ciśnienie dyspozycyjne przed pompami, wartość wyświetlana na funkcji 06
DPzp - ciśnienie dyspozycyjne za pompami, wartość wyświetlana na funkcji 07
Współczynnik dyspozycji jest wykorzystywany do stabilizacji ciśnienia dyspozycyjnego przez regulatory odpływów.
Jest to funkcja zdefiniowana w następujący sposób:
gdzie:
tx_wsp_pdysp - zadana wartość dla mnożnika ciśnienia dyspozycyjnego przy temperaturze +12°C (funkcja tx_wsp_pdysp - funkcja).
Tak więc funkcja get_wsp_pdysp dla temperatur (będących parametrem funkcji) większych bądź równych 6°C jest zdefiniowana jako:
get\_wsp\_pdysp(t)=
\frac
{(tx\_wsp\_pdysp - 100[\mathrm{\%}]) \cdot (t-6 \ensuremath{^\circ} C)}
{6{^\circ} C}
\hspace {0.5 mm} + \hspace {0.5 mm} 100[\mathrm{\%}]
Dla temperatur (będących parametrem funkcji) mniejszych od 6°C funkcja zwraca zawsze 100%. Najmniejszą wartość jaką może zwrócić funkcja to 0%.

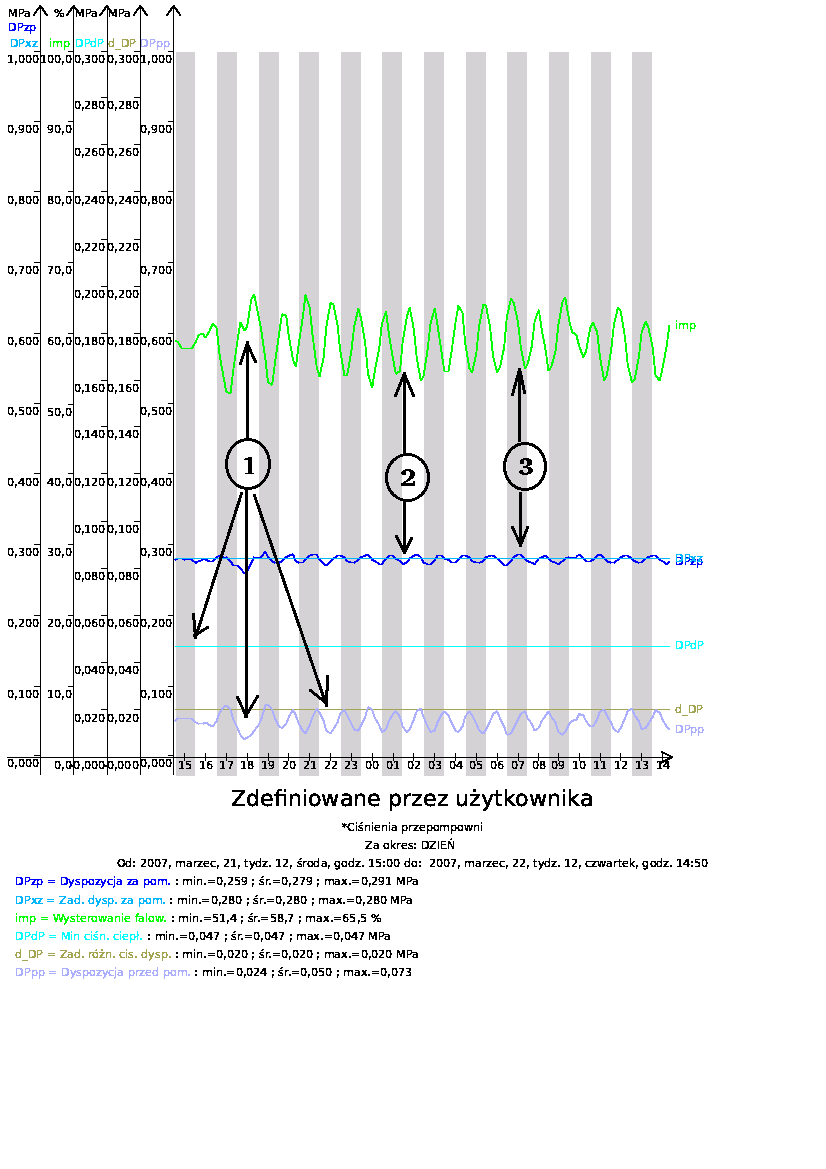

Rzeczywista praca algorytmu przedstawiona jest na poniższym wykresie:
![]() |
(rys.1) |
Cyfrą 1 oznaczono przypadek, gdy ciśnienie dyspozycyjne przed pompami jest mniejsze od różnicy DPdP - d_DP. W tym przypadku następuje zmniejszenie wysterowania falownika pompy przewałowej.
Cyfrą 2 oznaczono przypadek, gdy ciśnienie dyspozycyjne za pompami jest mniejsze od wartości zadanej niż 0,003MPa. W tym przypadku następuje zwiększenie wysterowania falownika pompy przewałowej.
Cyfrą 2 oznaczono przypadek, gdy ciśnienie dyspozycyjne za pompami jest większe od wartości zadanej o ponad 0,003MPa. W tym przypadku następuje zmniejszenie wysterowania falownika pompy przewałowej.
Znaczenie poszczególnych funkcji
Wyświetlacz stały [TEMPERATURA WYJ] - temperatura wody z ciepłowni - Pomiar z czujnika Pt100, zakres przetwarzania 0..200°C, wejście 5.
01 - temperatura wody z ciepłowni [°C] - czujnik Pt100, zakres przetwarzania 0..200°C.
02 - temperatura wody powrotnej [°C] - czujnik Pt100, zakres przetwarzania 0..200°C.
03 - ciśnienie przed pompami [MPa] - wartość wyliczana przez regulator jako suma ciśnienia dyspozycyjnego przed pompami (funkcja 06) oraz ciśnienia powrotu (funkcja 05).
04 - ciśnienie za pompami [MPa] - wartość wyliczana przez regulator jako suma ciśnienia dyspozycyjnego za pompami (funkcja 07) oraz ciśnienia powrotu (funkcja 05).
05 - ciśnienie powrotu [MPa] - wartość mierzona przez przetwornik ciśnienia podłączony do 3 wejścia analogowego sterownika.
06 - ciśnienie dyspozycyjne przed pompami [MPa] - wartość mierzona przez przetwornik różnicy ciśnień podłączony do 1 wejścia analogowego sterownika.
07 - ciśnienie dyspozycyjne za pompami [MPa] - wartość mierzona przez przetwornik różnicy ciśnień podłączony do 4 wejścia analogowego sterownika.
08 - Minimalne ciśnienie dyspozycyjne z ciepłowni Przyjaźń - wartość przesyłana z ciepłowni przez sieć internet.
09 - zadana różnica ciśnienia dyspozycyjnego - wartość przesyłana z ciepłowni przez sieć internet.
10 - minimalna dyspozycja przed pompami - wartość, w przypadku poprawnej komunikacji z komputerem oraz z serwerem na ciepłowni jest równa różnicy między minimalnym ciśnieniem dyspozycyjnym ciepłowni (funkcja 08) i zadanej różnicy ciśnienia dyspozycyjnego (funkcja 09). W przypadku braku komunikacji wartość jest ustalana na poziomie 0,047MPa.
11 - zadane ciśnienie dyspozycyjne za pompami [MPa] - wartość programowalna na funkcji 11.
12 - zadany współczynnik ciśnienia dyspozycyjnego przy temp. +12°C [%] - wartość programowalna na funkcji 12.
13 - współczynnik ciśnienia dyspozycyjnego przy aktualnej temp. [%] - wartość wyznaczana na podstawie krzywej opartej o zadany współczynnik ciśnienia dyspozycyjnego przy temp. +12°C (funkcja 12) oraz na temperaturze sterującej (funkcja 40).
20 - minimalne ciśnienie dyspozycyjne za pompami do utrzymania [MPa] - wartość powstała przez pomnożenie zadanego ciśnienia dyspozycyjnego (funkcja 11) przez współczynnik dyspozycji (funkcja 13), a następnie odjęcie stałej 0,003MPa.
21 - maksymalne ciśnienie dyspozycyjne za pompami do utrzymania [MPa] - wartość powstała przez pomnożenie zadanego ciśnienia dyspozycyjnego (funkcja 11) przez współczynnik dyspozycji (funkcja 13), a następnie dodanie stałej 0,003MPa.
40 - temperatura sterująca ze sterownika nadrzędnego z ciepłowni [°C] - wartość przesyłana z ciepłowni przez sieć internet.
50 - aktualne wysterowanie falownika pompy [%] - wartość podawana do falownika pompy przewałowej na przepompowni.
51 - zadane wysterowanie falownika pompy [%] - wartość programowalna na funkcji 51.
97 - wejścia logiczne 1-4 [-] - Każda cyfra na wyświetlaczu odpowiada stanowi wejścia logicznego: pierwsza - wejście 1, druga - wejście 2, trzecia - wejście 3, czwarta - wejście 4. Stan "0" oznacza wejście rozwarte, stan "1" oznacza wejście zwarte.
98 - wejścia logiczne 5-8 [-] - Jak funkcja 97, ale cyfry na wyświetlaczu odpowiadają wejściom logicznym: pierwsza - wejście 5, druga - wejście 6, trzecia - wejście 7, czwarta - wejście 8
Tryby pracy regulatora oraz przełączanie między nimi
Regulator może pracować w jednym z trzech trybów pracy, które są wybierane przy pomocy trójpozycyjnego przełącznika. Dostępne są następujące tryby pracy:
Przełączanie z trybu pracy ręcznej do trybu synchronizacji jest kłopotliwym przełączeniem. W trybie synchronizacji regulator powiela sygnał z wejścia analogowego na wyjście prądowe, a w trybie pracy ręcznej jest elektrycznie odcięty od sygnałów z zadajników, dlatego też, zanim regulator zacznie prawidłowo powtarzać sygnał do falowników, musi go dokładnie zmierzyć. Z uwagi na filtracje przeciwzakłóceniowe dokładny pomiar sygnału prądowego z zadajnika zajmuje kilka sekund od momentu jego elektrycznego podłączenia do regulatora, które ma miejsce w tym przełączeniu. W przypadku źle zaprogramowanych falowników (jeśli zamiast lotnego startu mają ustawiony start po całkowitym zatrzymaniu) lub zaprogramowanego zbyt krótkiego czasu zwalniania (poniżej 10 sekund) przy zaniku prądowego sygnału sterującego, przełączenie to może nawet doprowadzić do chwilowego odstawienia falowników. Wówczas należy natychmiast załączyć je ponownie. Przełączenie to nie wymaga dodatkowych operacji.
Przełączanie z trybu synchronizacji do trybu pracy ręcznej jest operacją nie wymagającą żadnych dodatkowych czynności. Przełączenie inaczej niż w powyższym przypadku praktycznie nie powoduje zaniku sygnału sterującego wysyłanego do falowników - elektryczne odcięcie sterownika z obwodu regulacji odbywa się na tyle szybko, że pozostaje właściwie niezauważone przez falowniki.
Przełączanie z trybu synchronizacji do trybu pracy automatycznej może wiązać się z gwałtowną zmianą wysterowania falowników pomp poprzecznych i obiegowych, gdy zadane wartości wysterowań nie są prawidłowo ustawione. Aby przełączenie było łagodne, należy sprawdzić poprawność wszystkich parametrów jeszcze w trybie synchronizacji.
Asysta przy zdalnej zmianie programu regulatora
Część parametrów takich, jak zakresy przyrządów pomiarowych oraz konfiguracje programu takie, jak kolejność wyświetlania parametrów, niektóre progi zapalania lampek alarmowych itp. są trwale zakodowane w programie sterownika. Nie można tego zmienić z poziomu obsługi (programowania parametrów stałych czy paczek czasowych), ponieważ są to zbyt newralgiczne dla działania regulatora wielkości. Takie zmiany występują stosunkowo rzadko. Zmiana programu regulatora zwykle prowadzona jest bezpośrednio przez pracowników firmy Praterm. Polega ona na podłączeniu notebooka kablem modemowym do RS232/0 sterownika i uruchomieniu na notebooku odpowiedniego programu. Ta operacja jednak może też zostać przeprowadzona z wykorzystaniem serwera SZARP, który w normalnej pracy jest podłączony przez RS232/0 do sterownika w celu zbierania i rejestracji danych. Pracownicy firmy Praterm mogą zdalnie - z wykorzystaniem Internetu - na serwerze SZARP uruchomić program do zmiany programu regulatora, fizycznie nie będąc przy sterowniku. Dzięki temu przy ewentualnej konieczności zmiany programu (np. po wymianie uszkodzonego przetwornika pomiarowego na nowy o innym zakresie) możliwa jest szybka operacja zmiany, bez konieczności przyjazdu na miejsce. Zdalna zmiana programu regulatora wymaga pomocy pracowników obsługi znajdującej się bezpośrednio przy sterowniku:
Wartości wyświetlane
numer | opis |
stały wyświetlacz | temperatura wody z ciepłowni |
nE | Wersja pamięci EPROM: 2309 |
nP | Wersja programu technologicznego: 3008 |
01 | temperatura wody z ciepłowni [°C] |
02 | temperatura wody powrotnej [°C] |
03 | ciśnienie przed pompami [MPa] |
04 | ciśnienie za pompami [MPa] |
05 | ciśnienie powrotu [MPa] |
06 | ciśnienie dyspozycyjne przed pompami [MPa] |
07 | ciśnienie dyspozycyjne za pompami [MPa] |
08 | Minimalne ciśnienie dyspozycyjne z ciepłowni Przyjaźń |
09 | zadana różnica ciśnienia dyspozycyjnego |
10 | minimalna dyspozycja przed pompami |
11 | zadane ciśnienie dyspozycyjne za pompami [MPa] |
12 | zadany współczynnik ciśnienia dyspozycyjnego przy temp. +12°C [%] |
13 | współczynnik ciśnienia dyspozycyjnego przy aktualnej temp. [%] |
20 | minimalne ciśnienie dyspozycyjne za pompami do utrzymania [MPa] |
21 | maksymalne ciśnienie dyspozycyjne za pompami do utrzymania [MPa] |
40 | temperatura sterująca ze sterownika nadrzędnego z ciepłowni [°C] |
50 | aktualne wysterowanie falownika pompy [%] |
51 | zadane wysterowanie falownika pompy [%] |
52 | sygnał zwrotny wysterowania falownika pompy nr 1 [%] |
53 | sygnał zwrotny wysterowania falownika pompy nr 2 [%] |
54 | sygnał zwrotny wysterowania falownika pompy nr 3 [%] |
97 | wejścia logiczne 1-4 [-] |
98 | wejścia logiczne 5-8 [-] |
Wartości stałe
numer | minimalna wartość | maksymalna wartość | domyślna wartość | opis |
09 | 0,005 | 0,100 | 0,020 | zadana różnica ciśnienia dyspozycyjnego |
11 | 0,050 | 0,700 | 0,300 | zadana wartość ciśnienia dyspozycyjnego za przepompownią [MPa] |
12 | 0 | 100 | 70 | zadana wartość mnożnika ciśnienia dyspozycyjnego przy temperaturze +12°C [%] |
51 | 0,0 | 100,0 | 50,0 | zadane wysterowanie falownika pompy w pracy nieautomatycznej [%] |
99 | 0 | 9999 | 0 | kod dostępu |
Wejścia analogowe
numer | opis |
01 | ciśnienie dyspozycyjne przed pompami (4..20mA) |
02 | rezerwa (4..20mA) |
03 | ciśnienie wody powrotnej (4..20mA) |
04 | ciśnienie dyspozycyjne za pompami (4..20mA) |
05 | temperatura wody z ciepłowni (0..200°C) |
06 | temperatura wody powrotnej do ciepłowni (0..200°C) |
07 | rezerwa - pomiar temperatury (4..20mA) |
08 | rezerwa - pomiar temperatury (4..20mA) |
09 | rezerwa - pomiar temperatury (4..20mA) |
10 | rezerwa - pomiar temperatury (0..200°C) |
11 | rezerwa - pomiar temperatury (0..200°C) |
12 | rezerwa - pomiar temperatury (-30..70°C) |
Wejścia logiczne
numer | opis |
01 | praca automatyczna |
02 | synchronizacja |
03 | rezerwa |
04 | rezerwa |
05 | rezerwa |
06 | rezerwa |
07 | rezerwa |
08 | rezerwa |
Wyjścia analogowe
numer | opis |
01 | wysterowanie falownika pompy (4..20mA) |
02 | rezerwa |
03 | rezerwa |
Wyjścia przekaźnikowe
numer | opis |
01 | praca automatyczna |
02 | rezerwa |
03 | rezerwa |
04 | rezerwa |
05 | brak transmisji temperatury sterującej ze sterownika nadrzędnego na ciepłowni |
06 | rezerwa |
07 | rezerwa |
08 | rezerwa |
09 | rezerwa |
10 | rezerwa |
11 | rezerwa |
12 | rezerwa |
13 | rezerwa |
14 | rezerwa |
15 | rezerwa |
16 | rezerwa |
17 | rezerwa |
